研究簡(jiǎn)介：本研究以血液凝血糖蛋白纖維蛋白原為對(duì)象，利用中子反射（NR）并結(jié)合橢偏儀、LB膜分析技術(shù)、小角X射線散射等互補(bǔ)技術(shù)，重新審視并修正了主導(dǎo)該領(lǐng)域二十余年的空氣—水界面吸附模型。既有認(rèn)知源自Franses等人基于橢偏儀數(shù)據(jù)提出的"單層傾斜模型"。低體相濃度下纖維蛋白原以長(zhǎng)軸平行于界面排列、層厚約5 nm，隨濃度升高分子逐步傾斜，飽和時(shí)長(zhǎng)軸趨于垂直、層厚可達(dá)46 nm，后續(xù)鋪展膜與和頻光譜研究也基本沿襲這一"單層定向漸變"圖像。本研究在甘氨酸緩沖液（pH 8.5、低離子強(qiáng)度、蛋白帶負(fù)電）中跨越0.0075–7.5 g/L的寬濃度區(qū)間，并以檸檬酸鹽緩沖液（pH≈5、高離子強(qiáng)度、蛋白微帶正電）復(fù)現(xiàn)原始實(shí)驗(yàn)條件以檢驗(yàn)普適性，借助空氣對(duì)比匹配水（8.1% v/v D?O/H?O）獲取高分辨的単分子層膜界面密度剖面。

結(jié)果明確否定了單層傾斜機(jī)制，提出全新的"逐層自組裝"框架。纖維蛋白原并非以單分子層傾斜直立，而是始終以長(zhǎng)軸平行于界面的取向堆積成多個(gè)離散層；隨體相濃度升高，層厚度增大、浸沒層的覆蓋度提高，并在部分條件下出現(xiàn)額外的吸附層。各層厚度的差異被歸因于界面處單體與二聚體（體相中約37%單體、63%二聚體）不同相互作用所賦予的構(gòu)象自由度變化，這與纖維蛋白原固有的結(jié)構(gòu)柔性——αC結(jié)構(gòu)域可延展達(dá)22 nm、卷曲螺旋區(qū)與D/E區(qū)連接處可發(fā)生彎折，以及straight、straight-bent、central-bent與trans等構(gòu)象態(tài)——高度吻合。逐層組裝的驅(qū)動(dòng)力被歸結(jié)為分子間靜電相互作用、氫鍵與水化效應(yīng)，以及蛋白自身的構(gòu)象適應(yīng)性。該模型在酸性/堿性緩沖液、寬濃度范圍及不同離子強(qiáng)度下均得到驗(yàn)證，為理解血—?dú)饨缑娓坏鞍滓簩咏Y(jié)痂封閉傷口的機(jī)制、急性呼吸窘迫綜合征中血漿蛋白較磷脂更強(qiáng)地競(jìng)爭(zhēng)界面面積而損害肺功能，以及納米顆粒蛋白冠引發(fā)的強(qiáng)烈先天免疫識(shí)別等現(xiàn)象提供了新的結(jié)構(gòu)基礎(chǔ)。 。

Kibron LB膜分析儀的的應(yīng)用

采用芬蘭 Kibron 公司的 G2 表面壓力傳感器，配合裁成 10×4 mm 模板的 Whatman 1 號(hào)濾紙 Wilhelmy 吊片，在直徑 5 cm 的圓形 PTFE 皿中對(duì)纖維蛋白原溶液的空氣—水界面進(jìn)行表面壓力測(cè)定.每次實(shí)驗(yàn)前先將吊片在空氣中、再在緩沖液界面分別校準(zhǔn)，將讀數(shù)定標(biāo)為 72.8 與 0 mN/m，從而直接給出表面壓力 π，并以抽吸液面的方式定義吸附的零時(shí)間點(diǎn)。與橢偏儀（Nanofilm EP4）同步連續(xù)測(cè)定 3 小時(shí)，給出跨三個(gè)數(shù)量級(jí)體相濃度（0.0075–7.5 g/L）的吸附動(dòng)力學(xué)——π 的起始值隨濃度升高而增大，并隨時(shí)間持續(xù)上升，直接證明蛋白在界面不斷富集。作為關(guān)鍵的"交叉判據(jù)"，將橢偏相移 dΔ 對(duì) π 作圖，發(fā)現(xiàn)在同一表面壓力下 dΔ 仍隨體相濃度系統(tǒng)性增大，說明高濃度樣品形成了更厚實(shí)、含更多蛋白的界面結(jié)構(gòu)，這已超出單一單層所能解釋的范圍。Kibron 測(cè)得的 π（表面壓力） 與橢偏 dΔ 聯(lián)用顯示：同為 0.75 g/L 時(shí)檸檬酸鹽體系的 dΔ 約為甘氨酸體系的兩倍而 π 僅略高，且未抽吸（No Vac）樣品的 π 更高，據(jù)此判讀出檸檬酸鹽中膜更厚實(shí)、且存在動(dòng)力學(xué)俘獲蛋白，為后續(xù) NR 給出四層結(jié)構(gòu)模型提供了動(dòng)力學(xué)層面的旁證。。

實(shí)驗(yàn)結(jié)果

纖維蛋白原以單體與二聚體（體相約 1:2）為單元，始終保持長(zhǎng)軸平行于界面，自組裝為離散的分層結(jié)構(gòu)；多數(shù)樣品的最優(yōu)擬合需要 4 個(gè)分層，且隨體相濃度升高，層厚增大、浸沒層覆蓋度提高、層數(shù)增多，較下層富含"彎折"構(gòu)象、層間粗糙度更高。該機(jī)制在酸性（檸檬酸鹽）與微堿性（甘氨酸）緩沖液、跨兩個(gè)數(shù)量級(jí)的體相濃度及不同離子強(qiáng)度下均成立，具有普適性。類聚電解質(zhì)多層的靜電作用（二聚體外表面 D 結(jié)構(gòu)域富含精氨酸等帶電殘基）、類聚合物多層的氫鍵與水化作用（D、E 結(jié)構(gòu)域疏水殘基促進(jìn)界面密堆），以及纖維蛋白原固有的構(gòu)象適應(yīng)性——層厚與粗糙度的濃度依賴源于其為適應(yīng)限域變化而具有的不同構(gòu)象能。該平行吸附模型也印證了擴(kuò)張流變測(cè)得的低彈性，并與甘氨酸緩沖液抑制二聚體以上自聚集的 SAXS 結(jié)果一致.同時(shí)解釋了原始橢偏數(shù)據(jù)何以與新模型大體相容（dΔ 偏差 <20%），只是單層模型在復(fù)雜組裝體系中的固有局限導(dǎo)致了長(zhǎng)期誤判。纖維蛋白原可形成緊實(shí)的或分層的界面組裝體，而非簡(jiǎn)單的單分子層，這預(yù)計(jì)會(huì)影響富蛋白介質(zhì)中結(jié)合位點(diǎn)的可及性與界面行為。。

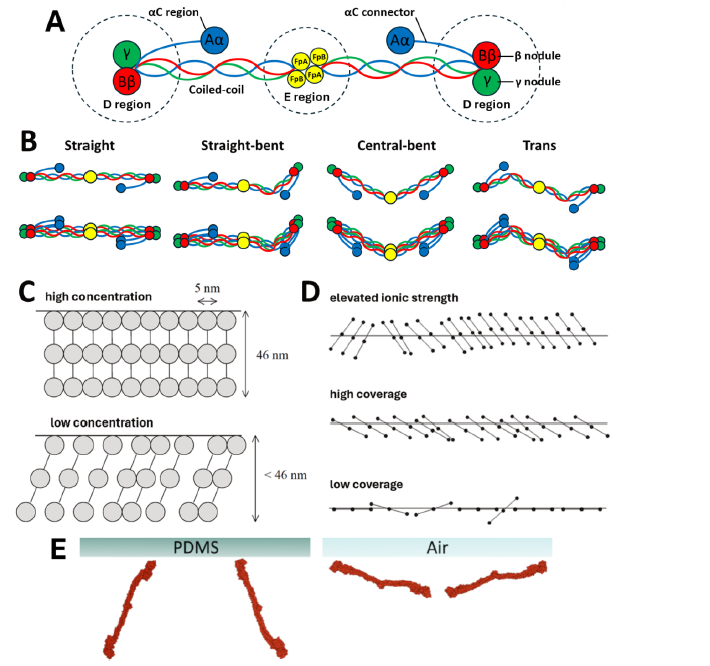

圖1、(A) 含有三對(duì)多肽鏈（Aα、Bβ 和 γ）的纖維蛋白原分子示意圖。兩端的 D 段含有 β 和 γ 節(jié)點(diǎn)，中央的 E 段包含纖維蛋白肽 A（FpA）和 B（FpB），而螺旋-螺旋結(jié)構(gòu)將 D 段與 E 段連接起來，αC 區(qū)域通過柔性的 αC 連接器向外延伸。(B) 纖維蛋白原單體（上行一行）和二聚體（下行一行）四種主要且不同的構(gòu)象：直型、直彎型、中心彎型和反式構(gòu)象。(C) Franses 及其同事、(D) Miller 及其同事和 (E) Weidner 及其同事的研究成果，其中纖維蛋白原以傾斜的單分子層形式呈現(xiàn)于不同緩沖液、離子強(qiáng)度以及不同體積濃度和界面條件下，PDMS 表示聚二甲基硅氧烷。

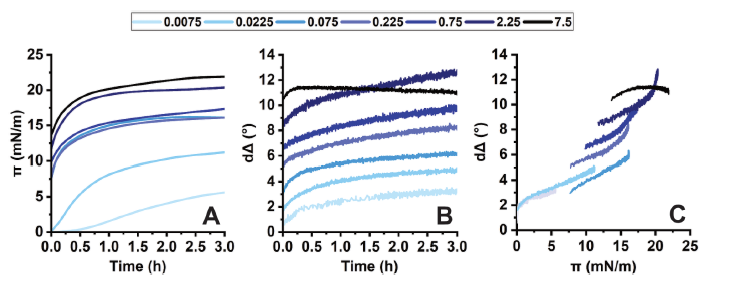

圖2、在pH 8.5的甘氨酸緩沖液中，不同濃度纖維蛋白原溶液的吸附動(dòng)力學(xué)數(shù)據(jù)通過以下方法測(cè)定。(A) 表面張力法，其中π為表面壓力。(B) 橢圓度法，其中dΔ為相位偏移。(C) 將dΔ作為π的函數(shù)繪制，并將π值線性插值到橢圓度法的時(shí)間點(diǎn)上，以比較響應(yīng)結(jié)果。

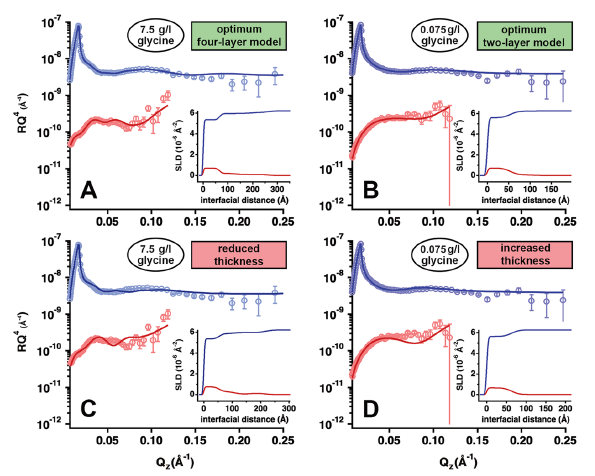

圖3、中性子反射率數(shù)據(jù)（點(diǎn)）以及在兩種同位素對(duì)比條件下吸附的纖維蛋白原優(yōu)化模型擬合結(jié)果（線），分別對(duì)應(yīng)：(A) pH 8.5、甘氨酸緩沖液濃度為7.5 g/L的溶液，模型包含4層，每層厚度66 ?；(B) pH 8.5、甘氨酸緩沖液濃度為0.075 g/L的溶液，模型包含2層，每層厚度54 ?；(C) pH 8.5、甘氨酸緩沖液濃度為7.5 g/L的溶液，模型包含4層，每層厚度54 ?，其中優(yōu)化模型的χ2值從4.8增加至15.5；(D) pH 8.5、甘氨酸緩沖液濃度為0.075 g/L的溶液，模型包含2層，每層厚度66 ?，其中優(yōu)化模型的χ2值從3.5增加至9.0。

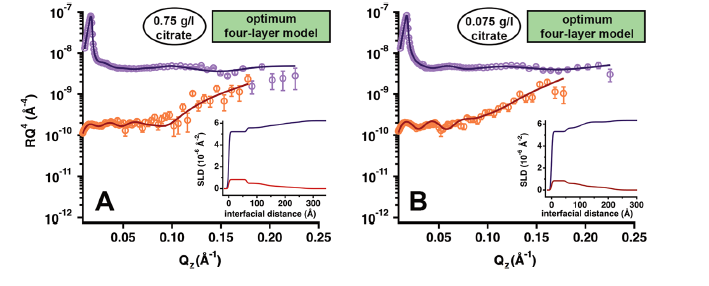

圖4、中性子反射率數(shù)據(jù)（點(diǎn)）以及在兩種同位素對(duì)比條件下吸附的纖維蛋白原優(yōu)化模型擬合結(jié)果（線），分別對(duì)應(yīng)于（A）0.75 g/L和（B）0.075 g/L的檸檬酸緩沖液中的纖維蛋白原溶液，模型包含4層，每層厚度分別為65 ?和55 ?。

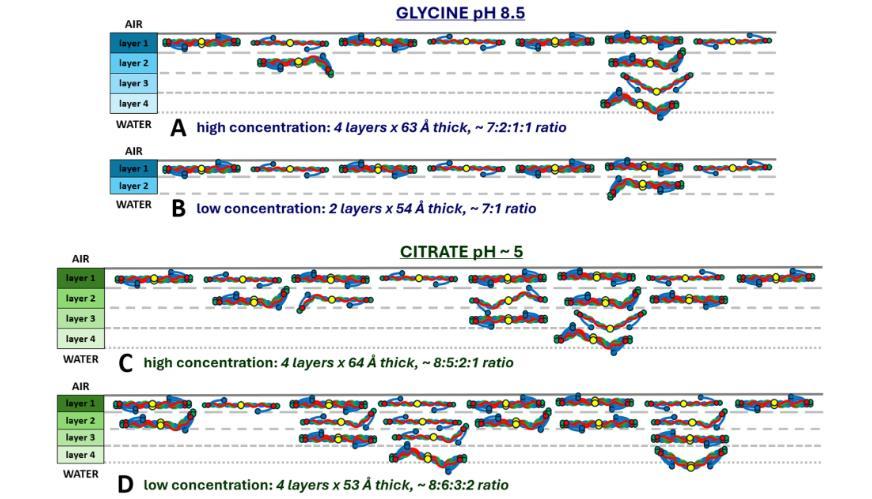

圖5、展示了新建立的纖維蛋白原在氣-水界面逐層自組裝結(jié)構(gòu)模型，該模型與相對(duì)體積濃度及緩沖條件相關(guān)：在較低體積濃度下，各層結(jié)構(gòu)更緊密，構(gòu)象自由度降低；而在較高體積濃度下，底層尤其具有更大的覆蓋面積。盡管在此示意圖中單體與二聚體的比例約為1:2，這與使用SAXS法在pH 8.5、甘氨酸緩沖液中0.5 g/L纖維蛋白原溶液中測(cè)定的結(jié)果一致，但因單體/二聚體的空間分布尚未解析，因此這些組分在不同層中的位置是任意設(shè)定的。相較于上層，更多“彎曲”構(gòu)象集中在底層，這與界面粗糙度增加的趨勢(shì)相吻合。

總結(jié)

本研究利用中子反射技術(shù)并結(jié)合多種互補(bǔ)手段，在流體界面上解析了血液凝血糖蛋白纖維蛋白原的逐層自組裝結(jié)構(gòu)，揭示出一種與長(zhǎng)期確立的吸附模型相矛盾的出人意料的機(jī)制。二十多年前由橢偏儀數(shù)據(jù)推斷并廣為接受的單層傾斜模型認(rèn)為，隨著界面覆蓋度增加，纖維蛋白原單分子層會(huì)逐漸傾斜——由與界面平行逐步轉(zhuǎn)向垂直，直至飽和時(shí)分子采取更為豎直的構(gòu)象。我們的新結(jié)構(gòu)框架則與此根本不同：纖維蛋白原被明確證實(shí)以平行于界面的取向存在于多個(gè)離散層之中，且隨體相濃度升高，層厚度增加、浸沒層覆蓋度增大，在某些情況下還會(huì)出現(xiàn)額外的層。層厚度的差異可歸因于界面處不同單體/二聚體相互作用所帶來的構(gòu)象自由度變化。

文中從分子間靜電相互作用、氫鍵與水化作用以及構(gòu)象適應(yīng)性三個(gè)方面討論了逐層自組裝的驅(qū)動(dòng)力。在酸性及堿性緩沖液中、跨越寬泛的體相濃度范圍并在不同離子強(qiáng)度下開展的實(shí)驗(yàn)數(shù)據(jù)，證明了我們新模型的普適適用性。這些新發(fā)現(xiàn)對(duì)界面蛋白行為具有廣泛意義，有助于解釋血液富蛋白流體界面處通過結(jié)痂封閉開放性傷口的機(jī)制、急性呼吸窘迫綜合征患者中血漿蛋白較磷脂更強(qiáng)地競(jìng)爭(zhēng)界面面積而損害肺功能的現(xiàn)象，以及納米顆粒蛋白冠所引發(fā)的強(qiáng)烈先天免疫識(shí)別。
