研究簡(jiǎn)介：橘皮素（TAN）作為柑橘屬植物中富含的五甲氧基黃酮，具備抗氧化、抗炎、抗菌及代謝調(diào)節(jié)等多重生物活性，在食品保鮮、功能食品和代謝性疾病治療等領(lǐng)域具有廣闊應(yīng)用前景；然而其結(jié)晶度高、水溶性差，導(dǎo)致口服生物利用度低，且與水性食品體系的相容性受限，亟需通過(guò)載體設(shè)計(jì)突破臨床轉(zhuǎn)化瓶頸。

針對(duì)上述瓶頸，研究人員采用Langmuir單層技術(shù)，系統(tǒng)研究了TAN分別與硬脂酸（SA）和二棕櫚酰磷脂酰膽堿（DPPC）在不同質(zhì)量分?jǐn)?shù)下的混合單層特性。該研究以甲醇/氯仿（3:7）為溶劑配制總濃度0.5 mg/mL的鋪展液，在超純水亞相上以10 mm/min恒速壓縮，通過(guò)π-A等溫線、表面壓縮模量（Cs?1-π）、過(guò)量表面壓（Δπex）及過(guò)量亥姆霍茲自由能（ΔA_m^ex）等參數(shù)，揭示TAN與兩種模型脂質(zhì)的界面行為差異。結(jié)果表明，TAN/SA體系分子間表現(xiàn)為相互排斥，Δπex和ΔA_m^ex均為正值，在ω_TAN=0.6時(shí)排斥作用最強(qiáng)（最大Δπex=12.77 mN/m，最大ΔA_m^ex=1805.66 J/mol），混合膜疏松且熱力學(xué)穩(wěn)定性差，且高TAN占比時(shí)伴隨相分離傾向；而TAN/DPPC體系則表現(xiàn)出顯著的分子間吸引，除ω_TAN=0.8外Δπex均為負(fù)值，歸因于DPPC氨基與TAN的p-π共軛鍵之間的氫鍵作用。

尤為重要的是，當(dāng)ω_TAN=0.2時(shí)，體系最小過(guò)量表面壓達(dá)-17.16 mN/m，最小過(guò)量亥姆霍茲自由能為-3413.62 J/mol，此時(shí)DPPC與TAN的分子間吸引力最強(qiáng)，混合單層排列最致密，展現(xiàn)出優(yōu)異的抗變形能力和高穩(wěn)定性。此外TAN的引入降低了兩類混合膜的最大壓縮模量，增強(qiáng)了膜流動(dòng)性，其中TAN/SA膜仍保持較高剛性，而TAN/DPPC膜則呈現(xiàn)良好的可壓縮性。該研究從分子界面層面闡明了TAN與不同脂質(zhì)載體的相互作用機(jī)制，明確了ω_TAN=0.2的TAN/DPPC組成為最優(yōu)成膜比例，為基于DPPC的兩親性納米載體（如混合膠束、可吸入脂質(zhì)納米粒）包載橘皮素、改善其水溶性及生物利用度提供了理論依據(jù)，同時(shí)也為橘皮素在多功能界面平臺(tái)及生物傳感領(lǐng)域的拓展應(yīng)用奠定了基礎(chǔ)。

Kibron LB 膜分析儀的的應(yīng)用

本研究采用Kibron Micro Trough型Langmuir-Blodgett（LB）膜分析儀作為核心表征設(shè)備，在實(shí)驗(yàn)中發(fā)揮了關(guān)鍵的界面行為監(jiān)測(cè)與量化分析作用。研究人員首先將總濃度恒定為0.5 mg/mL、含不同質(zhì)量分?jǐn)?shù)橘皮素（TAN）的甲醇/氯仿（3:7, V/V）鋪展液精準(zhǔn)滴加至超純水亞相表面，靜置15分鐘待溶劑完全揮發(fā)形成氣-水界面單層膜；隨后通過(guò)設(shè)備以10 mm/min的恒定屏障壓縮速率推動(dòng)滑障，利用Wilhelmy板技術(shù)實(shí)時(shí)連續(xù)記錄表面壓力隨平均分子面積變化的π-A等otherms（表面壓-面積等溫線），為解析TAN與硬脂酸（SA）、二棕櫚酰磷脂酰膽堿（DPPC）的分子排列緊密程度、相變特征及混合膜穩(wěn)定性提供了基礎(chǔ)數(shù)據(jù)。基于儀器采集的π-A曲線，研究進(jìn)一步計(jì)算了表面壓縮模量（Cs?1）以明確混合膜的相態(tài)轉(zhuǎn)變（如從液態(tài)擴(kuò)張相向液態(tài)凝聚相的過(guò)渡）及抗變形能力，并通過(guò)積分運(yùn)算得到過(guò)量表面壓（Δπex）和過(guò)量亥姆霍茲自由能（ΔA_m^ex），從而定量揭示了TAN與SA分子間的排斥作用及TAN與DPPC分子間的吸引作用（尤其在ω_TAN=0.2時(shí)吸引力最強(qiáng)）。該設(shè)備的恒速壓縮控制與高精度表面壓力傳感功能，確保了不同組成混合膜界面行為的可比性，為明確TAN/DPPC體系的最優(yōu)成膜比例（ω_TAN=0.2）及后續(xù)基于DPPC的橘皮素遞送系統(tǒng)構(gòu)建提供了可靠的實(shí)驗(yàn)依據(jù)。

實(shí)驗(yàn)結(jié)果

本研究系統(tǒng)表征了橘皮素（TAN）/硬脂酸（SA）、TAN/二棕櫚酰磷脂酰膽堿（DPPC）混合單層的表面壓-面積等溫線、特征參數(shù)、表面壓縮模量、過(guò)量表面壓及過(guò)量亥姆霍茲自由能，結(jié)果表明TAN可顯著調(diào)控SA與DPPC的單層界面特性，且因TAN與兩類脂質(zhì)分子的相互作用存在差異，兩類混合膜的性能呈現(xiàn)明顯分化：TAN/DPPC混合膜的零壓分子面積隨TAN質(zhì)量分?jǐn)?shù)升高呈先增后減趨勢(shì)，在wTAN=0.4時(shí)達(dá)到最大值61 ?2；該體系的最大壓縮模量與純TAN單層相當(dāng)甚至略低，TAN與DPPC分子間的強(qiáng)吸引作用使混合膜呈致密壓縮態(tài)，兼具優(yōu)異的抗變形能力與良好可壓縮性。與之相反，等質(zhì)量濃度下的TAN/SA混合膜存在顯著分子間排斥作用，形成的單層結(jié)構(gòu)疏松，雖具備更高剛性但可壓縮性較差。進(jìn)一步定量結(jié)果顯示，當(dāng)wTAN=0.2時(shí)，TAN與DPPC的分子間吸引力達(dá)到最強(qiáng)，此時(shí)混合單層抗變形性能與穩(wěn)定性最優(yōu)，體系最小過(guò)量表面壓為-17.16 mN/m，最小過(guò)量亥姆霍茲自由能為-3413.62 J/mol；而TAN/SA體系的最大過(guò)量表面壓、最大過(guò)量亥姆霍茲自由能分別為12.77 mN/m、1805.66 J/mol，進(jìn)一步印證了其分子間排斥作用強(qiáng)、熱力學(xué)穩(wěn)定性差的特征。本研究為理解TAN與SA、DPPC的混合單層組裝機(jī)制提供了關(guān)鍵理論支撐與實(shí)驗(yàn)依據(jù)，也為后續(xù)構(gòu)建更復(fù)雜的TAN負(fù)載膜體系、拓展橘皮素在醫(yī)藥與功能食品領(lǐng)域的藥理應(yīng)用奠定了理論基礎(chǔ)。

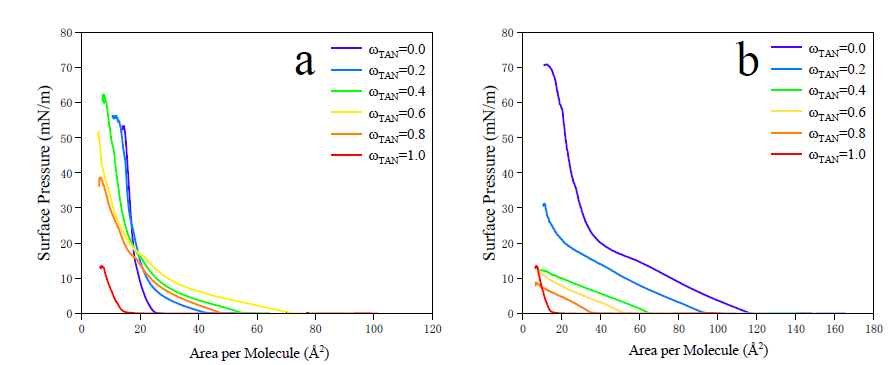

圖1、混合單分子層的π-等溫線：(a) TAN/SA，(b) TAN/DPPC

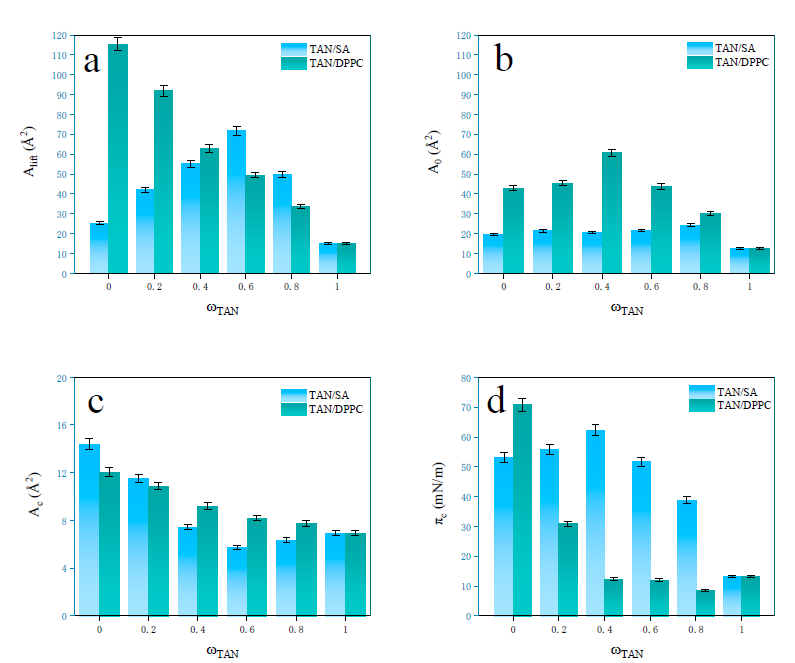

圖2、混合TAN/SA和TAN/DPPC單分子層的特征參數(shù)：(a) 起始面積，(b) 零壓力分子面積，(c) 收縮面積，(d) 收縮壓力。

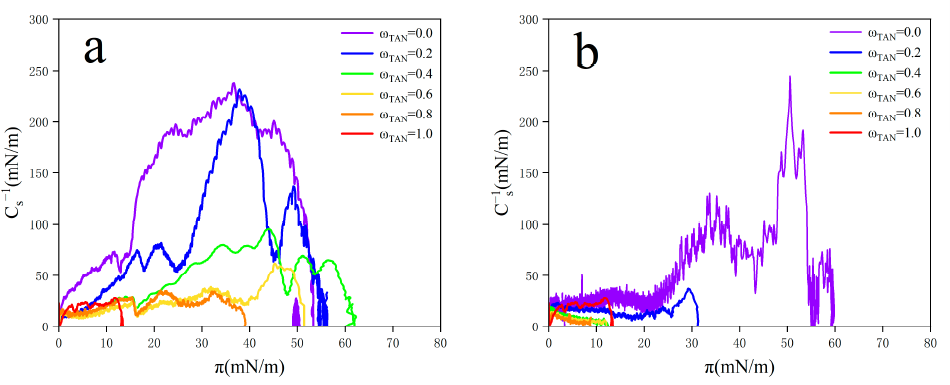

圖3、不同TAN含量的混合單分子層表面壓縮模量：(a) TAN/SA，(b) TAN/DPPC。

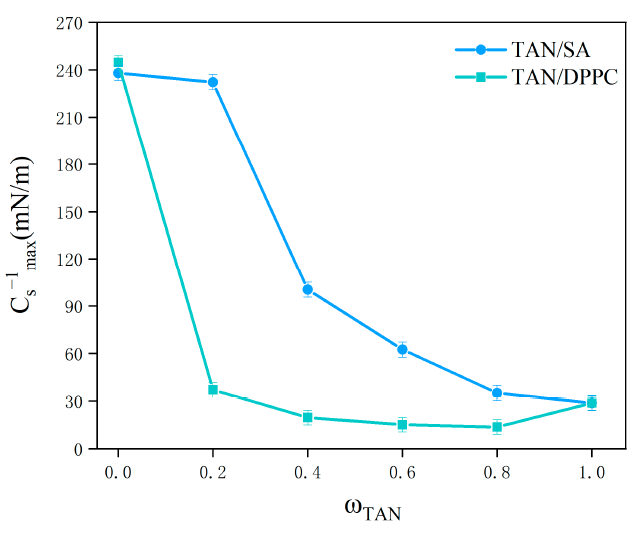

圖4、不同TAN含量的混合TAN/SA和TAN/DPPC單分子層的最大表面壓縮模量。

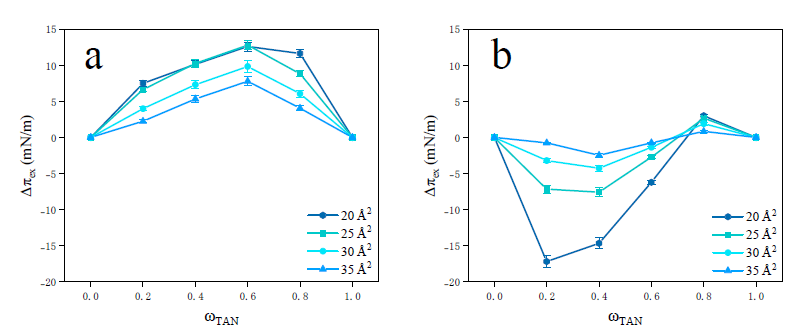

圖5、不同TAN含量混合單分子層的表面壓力過(guò)量情況：(a) TAN/SA，(b) TAN/DPPC。

總結(jié)

本研橘皮素（Tangeretin, TAN）作為一種具有多種生物活性的天然化合物，在食品與醫(yī)藥領(lǐng)域擁有巨大的潛在應(yīng)用優(yōu)勢(shì)。然而，其較差的水溶性和生物利用度限制了其有效應(yīng)用。本研究系統(tǒng)考察了不同質(zhì)量分?jǐn)?shù)的TAN分別與硬脂酸（Stearic Acid, SA）及二棕櫚酰磷脂酰膽堿（Dipalmitoyl Phosphatidyl Choline, DPPC）在氣/水界面上的混合單層特性。通過(guò)分析分子面積、單層壓縮性、收縮與擴(kuò)張行為及其他熱力學(xué)參數(shù)，確定了最佳成膜組成。

研究結(jié)果表明，SA與TAN分子之間存在相互排斥作用，所形成單層穩(wěn)定性較差。相比之下，TAN/DPPC混合單層表現(xiàn)出良好的相互作用與分子間吸引力。當(dāng)TAN質(zhì)量分?jǐn)?shù)（wTAN）為0.2時(shí)，TAN/DPPC體系的最小過(guò)量表面壓為-17.16 mN/m，最小過(guò)量亥姆霍茲自由能為-3413.62 J/mol。在此組成下，DPPC與TAN的分子間吸引力最強(qiáng)，混合單層展現(xiàn)出優(yōu)異的抗變形能力與高穩(wěn)定性。本論文采用了Kibron Micro Trough型Langmuir-Blodgett（LB）膜分析儀作為核心表征設(shè)備，在實(shí)驗(yàn)中發(fā)揮了關(guān)鍵的界面行為監(jiān)測(cè)與量化分析作用。該設(shè)備的恒速壓縮控制與高精度表面壓力傳感功能，確保了不同組成混合膜界面行為的可比性，為明確TAN/DPPC體系的最優(yōu)成膜比例（ω_TAN=0.2）及后續(xù)基于DPPC的橘皮素遞送系統(tǒng)構(gòu)建提供了可靠的實(shí)驗(yàn)依據(jù)。
