2.1.2 聚合時間的影響

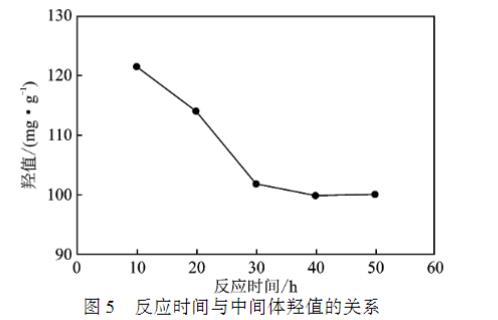

在n(起始劑):n(PO):n(EO)=1:15:10，KOH用量1.5%的條件下，聚合時間對中間體羥值的影響如圖5所示。隨著反應時間延長，中間體羥值下降，分子量增大；反應時間超過30 h后，分子量增長趨于平緩。綜合考慮，適宜的聚合反應時間為30 h。

綜上，中間體的最佳聚合條件為：催化劑KOH用量1.5%，聚合時間30 h。在此條件下，中間體的羥值約為90 mg/g。

2.2 結構表征

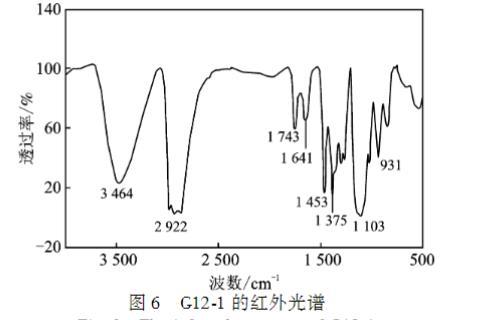

G12-1的紅外光譜如圖6所示。3464 cm?1處為O-H鍵的伸縮振動峰；2923 cm?1和2853 cm?1處為C-H伸縮振動峰；1467 cm?1為C-H(CH?)的彎曲振動峰，1375 cm?1為-CH(CH?)-的彎曲振動峰；931 cm?1是長碳鏈-CH?-的特征峰；1096 cm?1為C-N鍵的吸收峰，1103 cm?1為C-O-C的伸縮振動峰，表明醚鍵的存在；1748 cm?1和1641 cm?1處的吸收峰為C=O的伸縮振動峰。以上特征峰表明產物具有目標分子結構。

G12-1的元素分析結果見表1。C、H、N、O元素的測定值與理論計算值非常接近，誤差均小于2%。紅外光譜與元素分析結果共同證實了所合成產物為目標產物G12-1。

2.3 耐溫性與抗鹽性評價

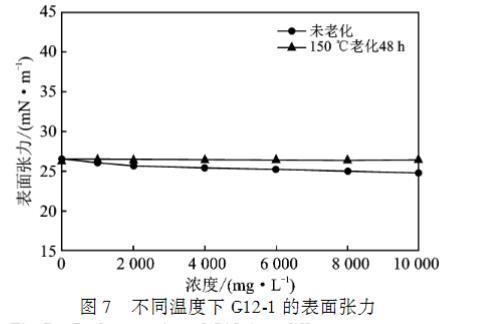

G12-1溶液在150℃老化48小時前后的表面張力變化如圖7所示。老化前后，溶液的表面張力曲線幾乎重合，表明G12-1在高溫下性能穩定。

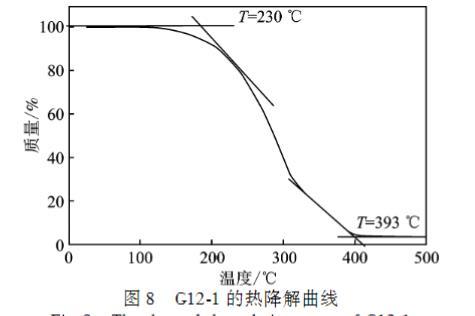

G12-1的熱重分析曲線如圖8所示。其起始分解溫度約為230℃，直至393℃才完全分解。這表明分子中引入的雙陰離子基團有效提高了其熱穩定性。

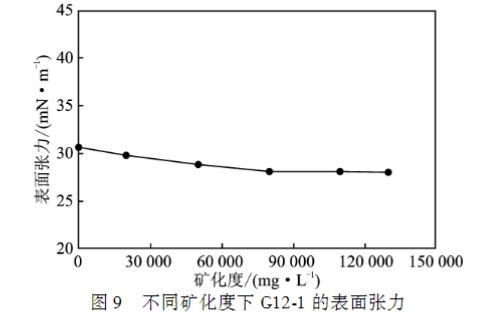

不同礦化度下G12-1溶液的表面張力如圖9所示。隨著礦化度升高，G12-1溶液的表面張力值略有下降，但變化幅度很小。即使礦化度高達13×10? mg/L，其表面張力仍維持在28 mN/m左右。這說明分子中的雙聚醚鏈段增強了其抗鹽能力。

2.4 分子結構與表面活性構效關系

2.4.1 EO與PO鏈段長度的影響

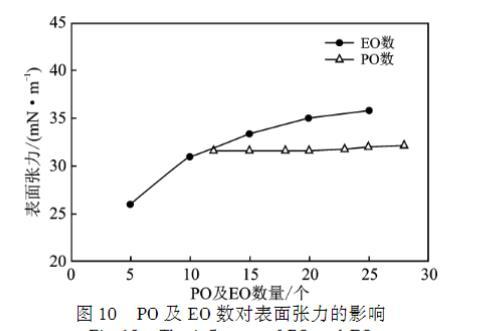

固定起始劑和PO/EO總加料比，改變EO數(5, 10, 15)和PO數(12, 18, 25)對產物表面張力的影響如圖10所示。隨著EO數從5增加到15，表面活性劑水溶液的表面張力增大，表面活性降低。PO數從12增加到25時，表面張力也略有升高。相比之下，EO數的變化對表面張力的影響更為顯著。

2.4.2 起始劑疏水鏈長度的影響

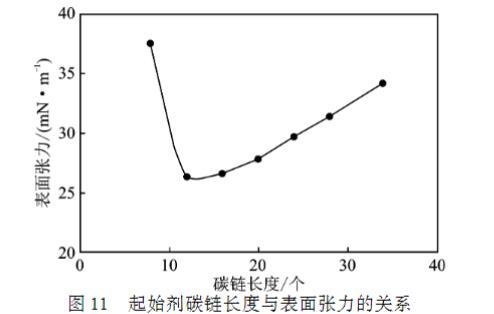

固定EO和PO的加料數，改變起始劑烷基鏈長度(C8, C12, C16, C18)對產物表面張力的影響如圖11所示。隨著疏水鏈長度從C8增加至C18，產物的表面張力先降低后升高。這是因為在一定范圍內，增長疏水鏈能增強分子疏水作用，使其更易吸附于界面，降低表面張力；但當鏈長過長時，會導致分子水溶性變差，反而使表面活性下降。

2.5 乳化性能評價

2.5.1 礦化度的影響

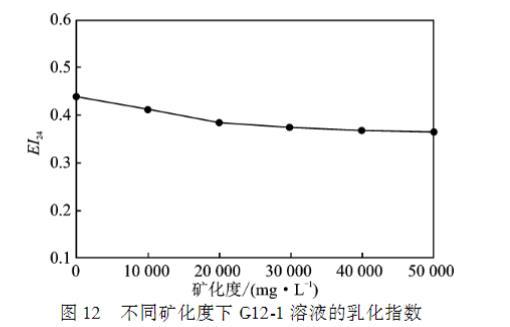

礦化度對G12-1溶液乳化指數(EI??)的影響如圖12所示。隨著礦化度增大，乳化指數有所降低，表明高礦化度會削弱原油的乳化傾向。但礦化度繼續增加時，乳化指數下降趨緩，說明G12-1乳化能力具有較強的耐鹽性。

2.5.2 溫度的影響

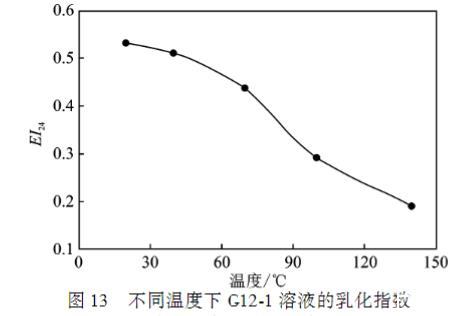

溫度對G12-1溶液乳化指數的影響如圖13所示。隨著溫度升高，乳化指數顯著下降，尤其在80℃以上，乳化液穩定性明顯降低。

2.5.3 油水比的影響

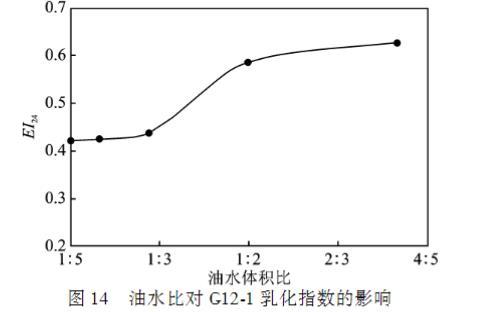

油水體積比對G12-1溶液乳化指數的影響如圖14所示。隨著油水比增大（水相比例相對減少），乳化指數逐漸增加。這可能是由于形成的乳液為水包油型，水相含量過低不利于油滴的穩定分散。

2.5.4 表面活性劑濃度的影響

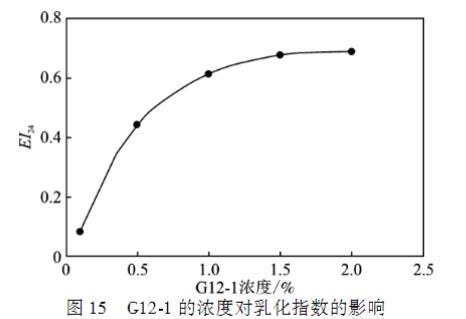

G12-1濃度對其溶液乳化指數的影響如圖15所示。隨著G12-1濃度增大，乳化指數增大，乳化液穩定性增強。當濃度大于1%時，乳化指數增長趨于平緩，說明此時界面吸附趨于飽和。

2.5.5 pH值的影響

溶液pH值對G12-1乳化指數的影響如圖16所示。隨著pH值升高，乳化指數逐漸增大，乳液穩定性增強。當pH>8后，乳化指數基本穩定。這可能是因為在弱堿性條件下，原油中的酸性組分（如環烷酸）生成表面活性物質，與G12-1產生協同作用，有利于乳化。

3 結論

(1) 以環氧十二烷、乙二胺、環氧丙烷(PO)、環氧乙烷(EO)和氯乙酸鈉為原料，成功合成了雙陰非表面活性劑G12-1。優化的中間體聚合條件為：催化劑KOH用量1.5%，反應時間30 h。通過IR和元素分析確認了產物結構。

(2) G12-1分子中同時含有雙陰離子基團和聚醚鏈段，使其具備優異的耐溫抗鹽性能，耐鹽達13×10? mg/L，耐溫150℃，熱分解起始溫度達230℃。

(3) 表面活性劑分子的表面活性與其結構密切相關。在實驗范圍內，隨起始劑疏水鏈增長，表面張力先降后升；EO鏈段長度對表面張力的影響比PO鏈段更顯著。

(4) G12-1在高鹽、高溫及較寬油水比條件下均表現出良好的乳化性能，能夠滿足低滲透高溫高鹽油藏化學驅油劑的要求。
