1.2數據處理

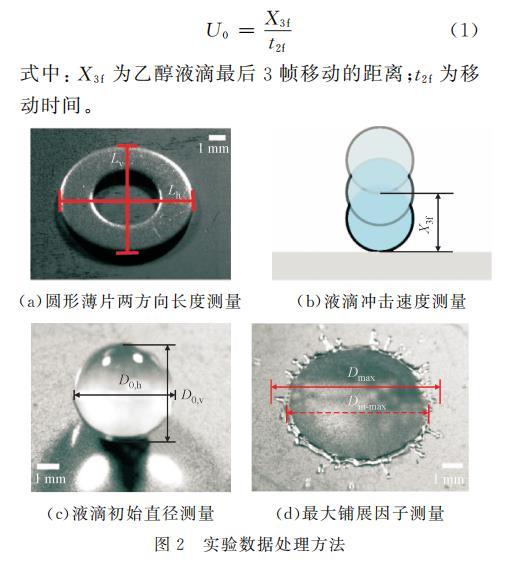

實驗數據處理方法如圖2所示。首先，使用圓形薄片進行標定，以確定高速攝像機鏡頭的放大比例，圓形薄片的水平直徑和垂直直徑分別為Lh和Lv，如圖2(a)所示。其次，根據乙醇液滴即將接觸過冷水平壁面的最后3幀計算沖擊速度，如圖2(b)所示，沖擊速度的計算公式為

式中:X3f為乙醇液滴最后3幀移動的距離;t2f為移動時間。(a)圓形薄片兩方向長度測量液滴沖擊速度測量液滴初始直徑測量最大鋪展因子測量圖2實驗數據處理方法

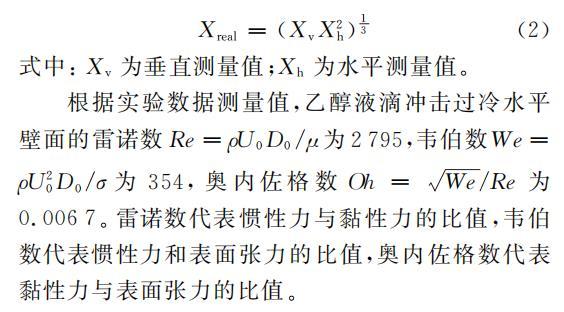

最后，使用PFV軟件針對液滴的初始直徑及鋪展過程中的參數進行測量，如圖2(c)、2(d)所示，分別從水平與垂直兩個角度進行測量，并根據圓形薄片的水平和垂直角度放大比例，計算得到各物理量的真實值，計算公式為

式中:Xv為垂直測量值;Xh為水平測量值。

根據實驗數據測量值，乙醇液滴沖擊過冷水平壁面的雷諾數Re=ρU0D0/μ為2795，韋伯?dāng)?shù)We=ρU20D0/σ為354，奧內佐格數Oh=We/Re為0.0067。雷諾數代表慣性力與黏性力的比值，韋伯?dāng)?shù)代表慣性力和表面張力的比值，奧內佐格數代表黏性力與表面張力的比值。

2、結果討論

2.1乙醇液滴沖擊過冷水平壁面的現象

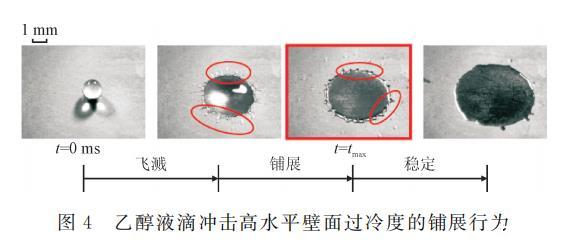

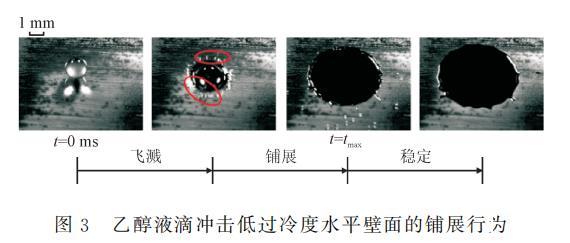

乙醇液滴沖擊過冷水平壁面表現出兩種不同模式。定義水平壁面過冷度為ΔT=273.15-Ts，其中Ts為水平壁面溫度，實驗涉及的過冷度有7個，分別為0、6、12、18、24、30和36K。如圖3所示，乙醇液滴以2.43m/s的初速度沖擊過冷度ΔT=6.0K的水平壁面時，在沖擊后立即鋪展，同時在液滴邊緣發生飛濺。子液滴向周圍各個方向散落，經歷一段時間的鋪展后逐漸趨于穩定，這一模式被稱為模式Ⅰ飛濺-鋪展。當水平壁面過冷度逐漸增大，如圖4所示，ΔT=30.0K時，乙醇液滴沖擊過冷水平壁面后同樣發生鋪展，同時子液滴飛濺，但隨著鋪展程度增大，液滴邊緣在最大鋪展時間時出現“手指狀突起”，這一模式Ⅱ被稱為飛濺-突起。

乙醇液滴沖擊過冷水平壁面會在兩個階段出現飛濺或手指狀突起，但兩者形成的機理有所不同:前者是由于乙醇液滴的表面張力較小，液滴在沖擊水平壁面的一瞬間，慣性力大于表面張力，液滴邊緣無法保持原狀，因而造成了飛濺;后者是由于液滴沖擊過冷水平壁面，經過一段時間換熱，液滴底部及邊緣的溫度降低，使得流體的密度增大，加劇了液滴與空氣的密度差，在邊緣前進速度的作用下，觸發了液體-氣體界面的瑞利-泰勒不穩定性，形成了手指狀突起。總而言之，水平壁面過冷度較低時，乙醇液滴沖擊形成模式Ⅰ飛濺-鋪展;水平壁面過冷度較高時，沖擊現象向模式Ⅱ飛濺-突起轉變。

2.2水平壁面過冷度對鋪展動力學行為的影響

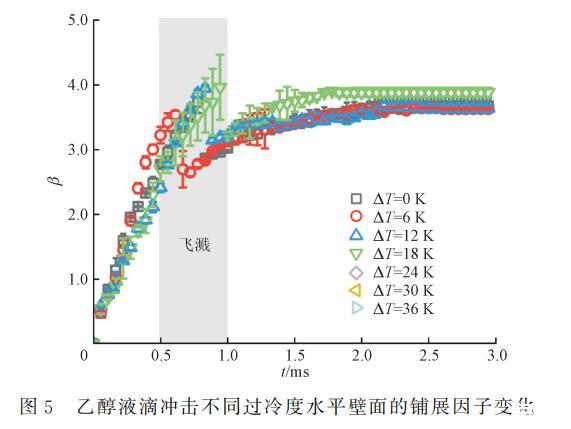

為了探究水平壁面過冷度對液滴沖擊的影響機制，定義無量綱鋪展因子β=D(t)/D0，其中D(t)為液滴每一時刻的直徑，Dmax為液滴能達到的最大鋪展直徑，對應的最大鋪展因子為βmax=Dmax/D0。圖5展示了不同水平壁面過冷度下，乙醇液滴沖擊水平壁面的鋪展因子β隨時間的變化曲線。可以看出，乙醇液滴沖擊不同過冷度水平壁面均在1.0ms內發生破碎-飛濺，在這段時間內，鋪展速率近似為線性，在飛濺后，β突然減小，隨后鋪展因子繼續增，鋪展速率逐漸減小，最終趨于0，液滴形態不再發生變化。

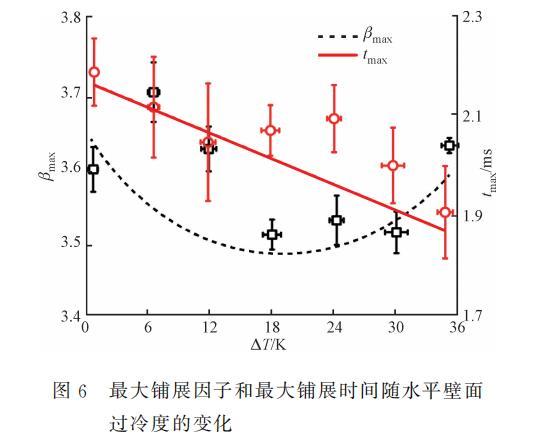

根據液滴鋪展隨時間的變化，提取了不同過冷度下的βmax和tmax并繪制了圖6。如圖所示:隨著水平壁面過冷度的增大，βmax呈現了先減小后增大的非單調變化趨勢，并在水平壁面過冷度為18.0~30.0K時達到最小值;不同于βmax的變化趨勢，tmax呈現逐漸減小的趨勢，這是由于隨著水平壁面過冷度的增加，換熱加劇，液滴的溫度降低，這使得密度、黏度、表面張力增加，抑制了最大鋪展時間。根據Shang等提出的換熱模型，將乙醇液滴看作一個整體，并將液滴沖擊過冷水平壁面的過程看作圓柱形不斷“變矮”和“變寬”的過程，可以得到乙醇液滴沖擊過冷水平壁面的溫度降低范圍為1.8~3.7K。
