合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 鹽水溶液中,磺酸型含氟表面活性劑復(fù)合體系表、界面張力和潤濕性研究(二)
> 便于調(diào)節(jié)的表面張力儀結(jié)構(gòu)組成及原理
> 可視化實驗方法研究電場作用下液滴撞擊表面的動態(tài)行為(一)
> 表面活性劑對?納米碳纖維CNFs在水性體系中分散性的影響(一)
> 誘導(dǎo)期測定法研究NaCl的添加對碳酸鋰固-液界面張力等成核動力學(xué)參數(shù)影響——過飽和度的計算
> 瘦子=表面張力???胖子=表面張力大?
> 咪唑類離子液體對不同煤塵潤濕性能的影響規(guī)律(上)
> 馬來酸酐為聯(lián)接劑,合成Gemini非離子表面活性劑的表面性能測試
> 無人機噴霧作業(yè)下荔枝葉片上的表面張力、接觸角及霧滴沉積特性
> 低界面張力表面活性劑對體系油水界面張力影響
推薦新聞Info
-
> 表面張力與基材含水量耦合作用下混凝土界面劑粘結(jié)強度演化規(guī)律
> 依達拉奉注射液含量測定中溶劑表面張力效應(yīng)的定量分析與方法改進
> OBS/CHSB復(fù)配體系降低界面張力的協(xié)同機理與甲烷解吸增效
> 表面活性劑復(fù)配體系對煤巖界面重構(gòu)與甲烷解吸的協(xié)同調(diào)控機制
> 氧氣參與下銅基觸頭熔池表面張力演變及其對熔坑形貌影響的衰減機制
> 氧氣作用的銅基觸頭電弧熔蝕:從氧化增重到表面張力主導(dǎo)的轉(zhuǎn)變
> 氧氣對直流空氣斷路器銅基觸頭電弧侵蝕的數(shù)值模擬研究
> 高含水率乳狀液油水分層預(yù)測模型構(gòu)建與驗證
> 攪拌乳化條件下剪切速率、含水率、CO2過飽和對乳狀液穩(wěn)定性影響
> 含水率、剪切速率及CO2過飽處理對W/O型乳狀液穩(wěn)定性影響
600~900 K 熔融氫氧化鈉與水蒸氣界面特性分子動力學(xué)分析
來源:《原子能科學(xué)技術(shù)》 瀏覽 188 次 發(fā)布時間:2026-07-13
1.2 模擬細(xì)節(jié)
本研究基于LAMMPS 軟件開展分子動力學(xué)模擬研究。模擬采用的混合勢函數(shù)包括Buckingham 勢(截斷半徑為10 ?)、L-J 12-6 勢(截斷半徑為 10 ?)以及長程庫侖相互作用(截斷半徑為 15 ?)。分子內(nèi)鍵長與鍵角通過SHAKE 算法進行約束。長程庫侖力采用PPPM(particle-particle particle-mesh)方法計算,精度設(shè)置為 10-5。為避免液膜整體平移對應(yīng)力計算產(chǎn)生影響,模擬過程中每25 000 步對體系動量進行重整化以消除整體漂移。初始構(gòu)型經(jīng)控壓(NPT)弛豫后獲得平衡結(jié)構(gòu);生產(chǎn)計算采用等容過程(NVT),時間步長均為1.0 fs。
相較于均勻體系,混合物界面性質(zhì)的計算需排除界面間的相互干涉。文獻明確了界面體系的建構(gòu)準(zhǔn)則,即模擬盒子沿液膜法向設(shè)為長方體構(gòu)型,液相體系模擬應(yīng)包含2 000~5 000 個粒子,液膜厚度不低于30 ?。本文針對氫氧化鈉液膜體系的模擬,選取5 000 個氫氧化鈉分子為研究對象,初始模擬盒子為 140 ? ×100 ? ×100 ? 的長方體 (140 ? 為液膜法向尺寸),在控壓弛豫過程中保持盒體高度 x 不變,通過 y 、 z 平面的距離調(diào)控體系壓力,弛豫后模擬盒子尺寸變?yōu)?140 ? ×80 ? ×80 ?,對應(yīng)液膜厚度為40 ?。為探究水分子含量對熔融氫氧化鈉表面張力的影響,還分別構(gòu)建了含250、125 和30 個水分子的液膜體系。水分子擴散系數(shù)的計算體系具有各向同性特征,因此采用正方體模擬盒子建模,體系由5 000 個氫氧化鈉分子和250 個水分子組成。初始模擬盒子尺寸為 80 ? ×80 ? ×80 ?,控壓收縮后,尺寸變?yōu)?57 ? ×57 ? ×57 ?。圖1 為兩個體系在生產(chǎn)計算前的初始構(gòu)型。所有模擬體系均采用周期性邊界條件。

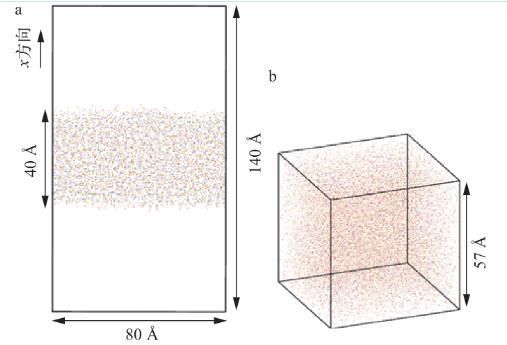

圖 1 用于生產(chǎn)計算的初始構(gòu)型
a--弛豫后的液膜體系(計算表面張力);b--弛豫后的體相體系(計算擴散系數(shù))
1.3 計算模型
基于Green-Kubo公式[23]計算黏度(η):
其中:V為體系體積;KB為玻爾茲曼常數(shù);T為熱力學(xué)溫度;t為時間,取t=0為初始時刻;m為原子質(zhì)量;τ為對應(yīng)t時刻(式(3))的時間延遲;α、β為方向;riα和viα為第i個分子在α方向上的位移和速度;rijα為粒子i和j在α方向的位置矢量分量;fijβ為粒子i和j在β方向的相互作用力分量;〈·〉表示體系內(nèi)所有原子的平均。
本研究采用體系應(yīng)力張量法[24]計算表面張力系數(shù)。該方法利用體系內(nèi)法向應(yīng)力和切向應(yīng)力之間的差異性計算表面張力。對于以z方向為界面法向的體系,應(yīng)力與表面張力系數(shù)的關(guān)系如下:
(5)
其中:σxx、σyy和σzz為應(yīng)力張量的分量;Lx、Ly和Lz為模擬盒子的邊長。
表面張力系數(shù)是表面張力的定量表征,反映的是單位長度界面上分子間的作用力。本文采用應(yīng)力張量法計算得到的即為表面張力系數(shù),后續(xù)對表面張力變化規(guī)律的分析均以此為基礎(chǔ)。
需要指出的是,在高溫條件下,水分子可能從氫氧化鈉液膜中逸出至真空區(qū)域,若對整個模擬盒子進行積分統(tǒng)計,將導(dǎo)致計算結(jié)果失真,因此僅對液膜所在區(qū)域進行積分處理。由于水分子在氫氧化鈉液膜界面發(fā)生了聚集,為合理納入其對液膜性質(zhì)的貢獻,本文以液膜法向方向上的總分子數(shù)密度作為劃分液膜區(qū)的判據(jù):將數(shù)密度高于液膜中心密度10%的區(qū)域定義為液膜,以確保積分范圍涵蓋液膜主體及其附近水分子的影響。
1.4 模型驗證
為驗證勢場精度,對比了不同溫度下熔融氫氧化鈉密度、黏度的計算值與實驗值的誤差。根據(jù)文獻[25]的實驗可得知密度ρ(kg/m3)和黏度η(mPa·s)與溫度T(K)的關(guān)系式為:
根據(jù)式(6)、(7)可知,氫氧化鈉的密度與溫度呈負(fù)線性關(guān)系,黏度隨溫度呈指數(shù)衰減。熔融氫氧化鈉密度和黏度及其與實驗值的對比如表3所列。
表 3 熔融氫氧化鈉密度與黏度計算值與實驗值的對比
| 體系溫度 /K | 密度 | 黏度 | ||||
|---|---|---|---|---|---|---|
| 實驗值 / (g/cm 3 ) | 計算值 / (g/cm 3 ) | 相對誤差 /% | 實驗值 / (mPa·s) | 計算值 / (mPa·s) | 相對誤差 /% | |
| 650 | 1.72 | 1.80 | 4.6 | 3.29 | 3.17 | 3.6 |
| 700 | 1.70 | 1.76 | 3.5 | 2.62 | 2.64 | 0.8 |
| 750 | 1.69 | 1.73 | 2.4 | 2.19 | 2.31 | 4.8 |
| 800 | 1.68 | 1.71 | 1.8 | 1.90 | 2.07 | 8.9 |
| 850 | 1.67 | 1.69 | 0.6 | 1.68 | 1.67 | 0.6 |
由表3可知,熔融氫氧化鈉密度計算值與實驗值的相對誤差小于5%,黏度計算值與實驗值的相對誤差小于9%,該誤差處于可接受區(qū)間。可見,Buckingham勢能準(zhǔn)確描述熔融氫氧化鈉密度和黏度性質(zhì),對該體系具有良好的適用性。
2 結(jié)果與討論
2.1 溫度和水分子對熔融氫氧化鈉表面張力的影響
表面張力系數(shù)是液體界面分子間相互作用的宏觀表現(xiàn)。不同體系液膜的表面張力系數(shù)如圖2 所示。由圖2 可見,對于純?nèi)廴跉溲趸w系,600~750 K 溫度區(qū)間,表面張力的計算值與實驗值吻合良好;750 K 以上的高溫區(qū),二者出現(xiàn)偏差,計算值高于實驗值。但總體來看,該混合力場可以預(yù)測熔融氫氧化鈉表面張力系數(shù)的變化趨勢。與純氫氧化鈉體系對比,含水體系的表面張力系數(shù)隨水分子含量的升高呈梯度式降低。600 K 時,5% 含水體系的表面張力系數(shù)僅為54 mN/m,相較于純氫氧化鈉體系(143 mN/m)降幅超過 60%,這表明在低溫區(qū)間,水分子對液膜張力有不可忽視的影響。所有含水體系的表面張力系數(shù)均隨溫度的升高持續(xù)上升,當(dāng)體系溫度接近900 K 時,不同含水體系的表面張力系數(shù)趨于一致,水分子對表面張力的影響顯著減弱。

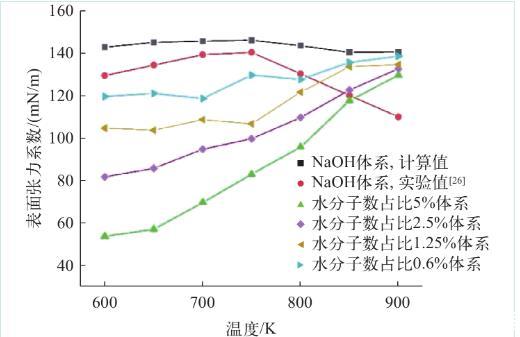

圖 2 不同體系液膜的表面張力系數(shù)
為揭示水分子影響液膜界面張力的微觀機制,本研究采用徑向分布函數(shù)gAB(r)(RDF)評價各粒子間的相互作用強度。RDF是描述系統(tǒng)中i、j兩粒子間距離為r處相對分布的函數(shù)。其定義為:
其中:ρA和ρB分別為粒子A和粒子B的平均密度;NAB(r)為在距離r范圍內(nèi),粒子A周圍出現(xiàn)粒子B的數(shù)目;V為體系體積;nA和nB分別為粒子A和粒子B的總數(shù)。
通過RDF曲線特征峰的高度與峰位,可判斷粒子間的相互作用強度與空間分布規(guī)律:特征峰越高,表明粒子間相互作用越強;峰位則反映體系在不同分子間距下的結(jié)構(gòu)有序性。對RDF曲線積分可計算以A粒子為中心的B粒子的平均配位數(shù)MAB:
