臨界膠束濃度（Critical Micelle Concentration, CMC）是表面活性劑物理化學(xué)性質(zhì)的核心參數(shù)，它標(biāo)志著溶液中表面活性劑分子開始自組裝形成膠束的臨界點(diǎn)。準(zhǔn)確測定CMC對于理解表面活性劑的界面行為、優(yōu)化其在洗滌、制藥、化妝品及納米材料合成等領(lǐng)域的應(yīng)用至關(guān)重要。傳統(tǒng)的CMC測定方法包括表面張力法、電導(dǎo)率法和熒光探針法等。近年來，動(dòng)態(tài)光散射法（Dynamic Light Scattering, DLS） 作為一種非侵入、高靈敏度的納米顆粒表征技術(shù)，已被證明是測定CMC，尤其是對低濃度、透明體系及復(fù)雜嵌段共聚物體系的有效工具。本文將深入探討DLS測定CMC的原理、實(shí)驗(yàn)方法、優(yōu)勢與局限，并簡要介紹作為經(jīng)典對比方法的表面張力法中，芬蘭Kibron表面張力儀的技術(shù)優(yōu)勢。

一、DLS測定CMC的基本原理

動(dòng)態(tài)光散射法的核心是測量溶液中納米顆粒因布朗運(yùn)動(dòng)而引起的散射光強(qiáng)度隨時(shí)間波動(dòng)。通過分析這些波動(dòng)的自相關(guān)函數(shù)，可以計(jì)算出顆粒的擴(kuò)散系數(shù)，進(jìn)而利用斯托克斯-愛因斯坦方程求得其流體力學(xué)直徑。

當(dāng)應(yīng)用于CMC測定時(shí)，其原理基于膠束形成前后溶液散射性質(zhì)的突變：

1.  濃度低于CMC：表面活性劑以自由單分子（unimer）或極小的預(yù)膠束聚集體形式存在，其尺寸通常在1-2納米左右，散射光信號(hào)非常微弱且穩(wěn)定。

2.  濃度達(dá)到并超過CMC：表面活性劑分子開始自組裝形成膠束，其尺寸顯著增大（通常在5-100納米范圍）。膠束作為更大的散射體，會(huì)導(dǎo)致散射光強(qiáng)度發(fā)生陡增。同時(shí)，DLS測得的平均流體力學(xué)直徑也會(huì)出現(xiàn)一個(gè)突增點(diǎn)。

因此，通過系統(tǒng)測量一系列濃度表面活性劑溶液的散射光強(qiáng)度或平均粒徑，并以濃度對散射光強(qiáng)或粒徑作圖，曲線上的轉(zhuǎn)折點(diǎn)所對應(yīng)的濃度即為CMC。

二、DLS測定CMC的實(shí)驗(yàn)方法與關(guān)鍵技術(shù)要點(diǎn)

1. 樣品制備與測量流程

? 濃度梯度配制：需配制涵蓋預(yù)估CMC值上下數(shù)個(gè)數(shù)量級(jí)的表面活性劑溶液濃度系列。在轉(zhuǎn)折點(diǎn)附近應(yīng)加密濃度點(diǎn)以提高測定精度。

? 樣品前處理：所有溶液必須經(jīng)過過濾（如0.22 μm濾膜）以去除灰塵和大顆粒雜質(zhì)，確保DLS信號(hào)準(zhǔn)確可靠。

? 溫度控制：溫度波動(dòng)是CMC測定的主要誤差來源之一。研究表明，溫度波動(dòng)±1℃可導(dǎo)致CMC值產(chǎn)生5%~10%的偏差，因此必須使用精確的恒溫裝置。

? 平衡時(shí)間：測量前，樣品需在設(shè)定溫度下平衡足夠時(shí)間（通常2-5分鐘），以確保體系達(dá)到熱力學(xué)平衡。

2. 儀器配置與優(yōu)化

傳統(tǒng)DLS儀器采用90°探測角，對于低濃度、小尺寸的表面活性劑膠束，其靈敏度可能不足。現(xiàn)代高性能DLS儀，如馬爾文Panalytical的Zetasizer Nano系列，采用了非侵入式背散射（NIBS）光學(xué)技術(shù)，探測角為173°。這種設(shè)計(jì)能最大化捕獲散射光信號(hào)，顯著提高了對低濃度納米顆粒（如表面活性劑膠束）檢測的靈敏度，使其成為CMC測定的理想選擇。

3. 數(shù)據(jù)分析與CMC判定

通過儀器軟件獲取不同濃度下的散射光強(qiáng)或Z-Average粒徑數(shù)據(jù)。通常以表面活性劑濃度的對數(shù)（log C）為橫坐標(biāo)，以散射光強(qiáng)或粒徑為縱坐標(biāo)作圖。CMC值對應(yīng)于曲線中光強(qiáng)或粒徑開始急劇上升的拐點(diǎn)。可通過切線法或數(shù)學(xué)模型擬合進(jìn)行精確定位。

三、DLS法的優(yōu)勢、局限性與方法學(xué)比較

優(yōu)勢

? 非標(biāo)記、原位測量：無需添加任何熒光探針或染料，直接對樣品進(jìn)行測量，避免了探針干擾。

? 提供多維信息：不僅能確定CMC，還能同步獲得膠束的流體力學(xué)直徑、粒徑分布及多分散指數(shù)（PDI），一舉多得。

? 適用于低濃度體系：對于CMC極低的體系（如某些嵌段共聚物，CMC可低至10?? mol/L），DLS表現(xiàn)出與熒光光譜法相當(dāng)?shù)撵`敏度。

? 樣品需求量少：通常僅需幾十微升至幾毫升的樣品溶液。

局限性及注意事項(xiàng)

? 適用于透明/低濁度體系：高濁度或強(qiáng)吸收樣品會(huì)嚴(yán)重干擾光散射信號(hào)。

? 對預(yù)膠束聚集敏感：若在CMC以下已存在小的聚集體，可能會(huì)干擾CMC的準(zhǔn)確判斷。

? 耗時(shí)較長：為了獲得可靠的相關(guān)函數(shù)，每個(gè)樣品需要較長的測量時(shí)間（特別是對于接近CMC的稀溶液），這使得DLS在通量上不占優(yōu)勢，通常不作為初篩的首選方法。

? 需交叉驗(yàn)證：對于高精度研究，建議結(jié)合至少兩種獨(dú)立的方法（如DLS與表面張力法或熒光法）進(jìn)行交叉驗(yàn)證，以確保結(jié)果的可靠性。

與其他主流CMC測定方法的對比

四、應(yīng)用實(shí)例：DLS在嵌段共聚物CMC測定中的成功應(yīng)用

一項(xiàng)針對聚丁二烯-嵌段-聚環(huán)氧乙烷（PB-b-PEO）兩親性嵌段共聚物的研究，同時(shí)采用了熒光光譜法和DLS測定其在水溶液中的CMC。研究結(jié)果顯示，兩種方法測得的CMC值分別為（3 ± 1）× 10?? mol/L 和 （6 ± 2）× 10?? mol/L，在實(shí)驗(yàn)誤差范圍內(nèi)具有良好的一致性。該工作不僅證明了DLS對于測定嵌段共聚物CMC的適用性，更凸顯了其能夠同時(shí)測定CMC和膠束流體力學(xué)尺寸的獨(dú)特優(yōu)勢。

五、經(jīng)典對比：表面張力法中的技術(shù)革新者——芬蘭Kibron表面張力儀

盡管DLS在提供膠束尺寸信息方面獨(dú)具優(yōu)勢，但表面張力法因其直接、標(biāo)準(zhǔn)化程度高，仍是實(shí)驗(yàn)室和工業(yè)界測定CMC最廣泛使用的方法之一。在此領(lǐng)域，芬蘭Kibron公司的表面張力儀以其革新技術(shù)帶來了顯著優(yōu)勢，尤其適合科研中對精度、通量和樣品消耗有苛刻要求的場景。

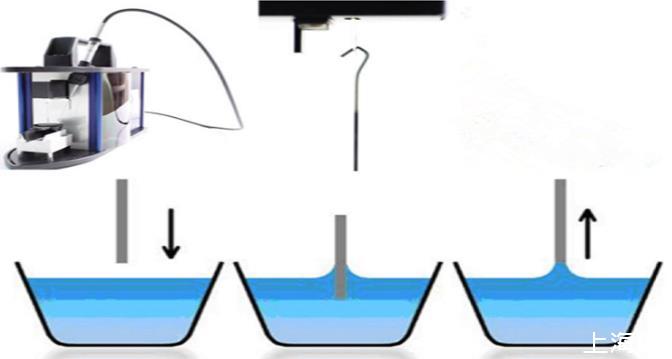

Kibron儀器的核心在于其獨(dú)特的彎液面測量技術(shù)。它使用一根細(xì)桿（而非傳統(tǒng)的鉑金環(huán)或Wilhelmy板）浸入液面后緩慢拉起，通過超微量天平（分辨率超過0.2微克）精確測量拉脫彎液面所需的最大力來計(jì)算表面張力。這一技術(shù)帶來了多重優(yōu)點(diǎn)：

1.  超高精度與靈敏度：微量天平的高分辨率確保了表面張力測量的絕對精確性。

2.  極低的樣品消耗：最低僅需45微升樣品，特別適用于使用昂貴材料或樣本量有限的實(shí)驗(yàn)室。

3.  卓越的測量速度與高通量：以Delta-8型號(hào)為例，它采用標(biāo)準(zhǔn)96孔板，可同時(shí)測量96個(gè)樣品，每板測量時(shí)間僅需約3分鐘，比傳統(tǒng)方法快100倍，極大地加速了配方篩選和CMC測定流程。

4.  強(qiáng)大的適用性：探針堅(jiān)固耐用，不易變形，且該方法對震動(dòng)不敏感，無需昂貴的隔震臺(tái)。同時(shí)，它能夠測量高粘度液體（如油、聚合物溶液），并實(shí)時(shí)觀測表面壓力的快速變化，無信號(hào)遲滯。

5.  操作簡便：儀器全自動(dòng)運(yùn)行，軟件直觀，易于清洗和維護(hù)，無需復(fù)雜培訓(xùn)即可上手。

六、結(jié)論與展望

動(dòng)態(tài)光散射法為臨界膠束濃度的測定提供了一個(gè)強(qiáng)大而互補(bǔ)的工具。它超越了單純濃度測定的范疇，將CMC的確定與膠束的尺寸、分布及穩(wěn)定性等物理信息直接關(guān)聯(lián)，為深入理解表面活性劑的自組裝行為提供了更豐富的維度。盡管其在測量通量上存在局限，但與現(xiàn)代高靈敏度光學(xué)系統(tǒng)（如NIBS）結(jié)合后，已成為表征低濃度、復(fù)雜膠體體系不可或缺的技術(shù)。

在實(shí)際科研工作中，選擇CMC測定方法需綜合考慮樣品性質(zhì)、所需信息維度、精度要求及實(shí)驗(yàn)效率。對于常規(guī)、快速的CMC初篩和高通量篩選，采用Kibron表面張力儀的表面張力法憑借其高速、低耗、高精度的特點(diǎn)顯示出巨大優(yōu)勢。而當(dāng)研究需要深入探究膠束的尺寸與形成過程時(shí)，DLS法則能提供無可替代的價(jià)值。將兩種方法聯(lián)用，進(jìn)行交叉驗(yàn)證與綜合分析，往往是獲得最可靠、最全面物化數(shù)據(jù)的最佳策略。
