合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 瘦子＝表面張力??？胖子＝表面張力大？
> 表面張力、XPS試驗(yàn)研究DDA或TPA在鋰云母表面的吸附機(jī)理——試驗(yàn)原料及研究方法
> 不同酸值、分子結(jié)構(gòu)對(duì)烷基苯磺酸鹽界面活性的影響（二）
> ?工藝因素對(duì)植物纖維活性發(fā)泡材料表面張力的影響
> 無(wú)機(jī)粒子對(duì)TPAE界面張力、發(fā)泡、抗收縮行為的影響（四）
> 表面活性劑TPGS-X-M的合成及表面張力測(cè)試
> Sb合金元素對(duì)鋅液與X80鋼表面張力、潤(rùn)濕性及界面反應(yīng)的影響——實(shí)驗(yàn)
> 正構(gòu)烷烴與異構(gòu)烷烴比哪個(gè)界面張力高？界面張力對(duì)?異構(gòu)烷烴的影響
> 雙季銨基鄰苯二甲酸酯基表面活性劑SHZ16和SHZ14表面張力等性能對(duì)比（一）
> 懸浮床加氫工藝條件下界面張力、油品黏度模擬近似計(jì)算（二）
推薦新聞Info
-
> 浮選三相界面中的氣液界面：表面張力、藥劑分布與吉布斯方程
> 智馭毫厘：一項(xiàng)革新覆銅板缺陷預(yù)判的前沿技術(shù)
> 高溫熔鹽體系水分子 - 離子配位作用對(duì)界面張力影響規(guī)律
> 水分子界面富集弱化熔融氫氧化鈉表面張力的微觀本質(zhì)
> 600~900 K 熔融氫氧化鈉與水蒸氣界面特性分子動(dòng)力學(xué)分析
> 水分子調(diào)控熔融氫氧化鈉表面張力微觀機(jī)理分子動(dòng)力學(xué)研究
> 芬蘭Kibron表面張力儀 vs 主流品牌表面張力儀對(duì)比分析
> 6∶2氟調(diào)磺酸在飽和與非飽和土壤中的遷移行為研究
> 6∶2氟調(diào)磺酸表面活性及其在氣-水界面的吸附特性
> 基于表面張力測(cè)定量化6∶2氟調(diào)磺酸表面活性
APTES在絹云母表面的周期性自組裝特性
來(lái)源：南京工業(yè)大學(xué)學(xué)報(bào)（自然科學(xué)版） 瀏覽 574 次 發(fā)布時(shí)間:2026-04-03
2.2 APTES在絹云母上的自組裝過(guò)程
根據(jù) Owen-Wendt-Rabel-Kaelble 方程（6），通過(guò)測(cè)量粉末在至少 2種不同浸潤(rùn)液中的接觸角，可以獲得粉末表面的張力。
[(1+cos θ) σ1] / [2√(σ1D)] = √(σSP) × √(σ1P/σ1D) + √(σSD)(6)
式中 σs 為粉末表面張力。

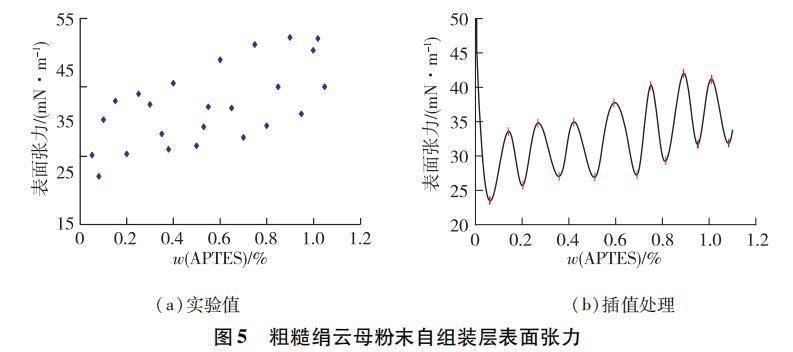

圖 5（a）為粗糙絹云母粉末在不同 APTES質(zhì)量分?jǐn)?shù)下的分子自組裝膜的表面張力，圖中的數(shù)據(jù)點(diǎn)表現(xiàn)出周期波動(dòng)的特點(diǎn)。為了獲得該曲線的波峰和波谷，對(duì)圖5（a）進(jìn)行插值處理。圖5（b）顯示在小于1.2％，曲線具有周期性，且波峰與波谷隨著 APTES用量的增加而增大。根據(jù)圖5（b），分別選取峰谷和峰尖的APTES用量及表面張力列入表2。
圖 5 粗糙絹云母粉末的表面張力 (a)實(shí)驗(yàn)值 (b) 插值
表 2 APTES多層分子自組裝膜的表面張力
| 自組裝層數(shù) | 峰谷 | 自組裝層數(shù) | 峰谷 | 自組裝層數(shù) | 峰尖 | 自組裝層數(shù) | 峰尖 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| wAPTES / % | 表面張力/ (mN·m-1) | wAPTES / % | 表面張力/ (mN·m-1) | wAPTES / % | 表面張力/ (mN·m-1) | wAPTES / % | 表面張力/ (mN·m-1) | ||||
| 1 | 0.063 | 23.50 | 9 | 0.690 | 27.30 | 2 | 0.140 | 33.50 | 10 | 0.750 | 40.20 |
| 3 | 0.200 | 25.70 | 11 | 0.810 | 29.30 | 4 | 0.270 | 34.80 | 12 | 0.890 | 42.00 |
| 5 | 0.360 | 27.00 | 13 | 0.950 | 31.80 | 6 | 0.420 | 34.90 | 14 | 1.010 | 41.20 |
| 7 | 0.510 | 26.59 | 15 | 1.090 | 31.90 | 8 | 0.600 | 37.70 | |||
由表2可見(jiàn)，每一個(gè)峰谷與峰尖對(duì)應(yīng)APTES分子在云母的表層新的完整分子層形成，當(dāng)APTES質(zhì)量分?jǐn)?shù)為0.063％時(shí)，APTES分子與云母的表層-OH反應(yīng)，形成完整的單分子層，此時(shí)APTES的氨基表露在外。
當(dāng)APTES質(zhì)量分?jǐn)?shù)為0.140％時(shí)，溶液中的APTES分子上的氨基和乙醇的羥基能與第1層單分子膜表面的氨基形成氫鍵，這是競(jìng)爭(zhēng)性的結(jié)合，用甲苯對(duì)不同質(zhì)量分?jǐn)?shù)處理的絹云母粉末進(jìn)行索氏抽提，抽提處理前后的表面張力沒(méi)有發(fā)生太大的變化，說(shuō)明新形成的 APTES層比較穩(wěn)定，這可能是由于吸附在第 1層單分子膜表面的相鄰 APTES的乙氧基表露在分子層外表面，部分 ≡Si-OC2H6 與溶液中微量的水發(fā)生水解，自聚，因此能夠比乙醇更牢固的吸附在第 1層單分子膜表面。隨著 APTES用量增加， APTES能夠交替形成自組裝多分子層。由于氫鍵具有飽和性和方向性，單分子膜表面上的 1分子氨基對(duì)應(yīng) 1分子的 APTES分子，表現(xiàn)在表 2中，每個(gè)周期對(duì)應(yīng)的 APTES用量差值相差不大。
2.3 分子自組裝APTES密度
相同的固體表面，測(cè)量尺寸越小，測(cè)量結(jié)果就越能體現(xiàn)出表面微觀性。以N2分子作為標(biāo)尺測(cè)量的比表面積相當(dāng)于絹云母粉末的真實(shí)表面Sa；而激光粒度儀以微米波作為標(biāo)尺所測(cè)量的比表面積相當(dāng)于粉末表面的投影面積 St。本文中絹云母粉末的真實(shí)表面 Sa 和投影面積 St 分別為9.1347和 0.521 m2/g，據(jù)此獲得絹云母表面粗糙度 γ=Sa/St 為 17.5。
采用Wilhelmy吊片法，測(cè)得絹云母片與乙醇的接觸角接近 0°。但是經(jīng) Washburn法測(cè)量絹云母粉末與乙醇的前進(jìn)角為 26°，這是由于絹云母粉末極其粗糙表面所引起的。根據(jù) Wenzel和 Cassie復(fù)合方程（5），可以計(jì)算出 f2=0.103。當(dāng) APTES在絹云母粉末表面形成單分子層時(shí)， APTES質(zhì)量分?jǐn)?shù) wt 為
wt = (γ f2 St) / (S(APTES) R) × M(APTES)(7)
式中：M（APTES）為 APTES的相對(duì)分子質(zhì)量；S（APTES）為 APTES覆蓋在絹云母表面的分子截面積；R為阿伏伽德羅常數(shù)。當(dāng)APTES質(zhì)量分?jǐn)?shù)為0.063％，形成單分子層，可以計(jì)算出S（APTES）=0.55 nm2，因此絹云母粉末自組裝單分子層APTES密度為1.82×1018個(gè)／m2。
3 結(jié)論
1）由于APTES分子上不同的端基，使得隨著APTES用量的增加，粉末表面的張力交替變化，APTES分子在絹云母表面形成自組裝多分子層。
2）由于絹云母粉末表面極端粗糙γ為17.5，使得APTES/乙醇溶液對(duì)絹云母粉末表面不能完全浸潤(rùn)，APTES只能在液體與固體接觸部位進(jìn)行分子自組裝。
3）絹云母粉末自組裝單分子層APTES密度為1.82×1018個(gè)／m2。
