合作客戶(hù)/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 碳微球及氨基化碳納米管組裝單元的有序LB膜制備與性能研究
> 太陽(yáng)電池污染效應(yīng)試驗(yàn),微量天平在其中起到什么作用
> 毛細(xì)現(xiàn)象:表面張力和接觸角兩者有什么關(guān)系?
> 不同類(lèi)型的堿、pH值對(duì)孤東油田原油界面張力的影響(下)
> 全自動(dòng)表面張力儀在鉛鋅礦懸浮液霧化效率分析中的應(yīng)用(二)
> 鏡子起霧與液體表面張力測(cè)量實(shí)驗(yàn)研究(一)
> 干細(xì)胞誘導(dǎo)的人小腸上皮模型用于藥物吸收的體外研究
> 仲醇聚氧乙烯醚硫酸鹽平衡和動(dòng)態(tài)表面張力及應(yīng)用性能研究(二)
> 表面張力為35.5 mN m?1可提高水凝膠涂層仿生水下非粘著超疏油性能
> 高鐵/汽車(chē)用T700級(jí)碳纖維環(huán)氧樹(shù)脂的黏度表面張力、微觀浸潤(rùn)性研究
推薦新聞Info
-
> ?超微量天平在藥物研發(fā)中的應(yīng)用:精確稱(chēng)量活性成分與標(biāo)準(zhǔn)品
> 超微量天平工作原理,如何為藥物研發(fā)實(shí)驗(yàn)室選擇超微量天平?
> 醇醚硫酸鹽泡排劑的耐溫耐鹽性能及分子機(jī)理研究
> 利用表/界面張力儀評(píng)價(jià)醇醚硫酸鹽耐凝析油泡沫排液性能
> mRNA疫苗開(kāi)發(fā)關(guān)鍵:脂質(zhì)納米粒(LNP)表面張力精準(zhǔn)調(diào)控方案
> PAAS/CA/SSD雙網(wǎng)絡(luò)水凝膠制備及表面張力調(diào)控研究(三)
> PAAS/CA/SSD雙網(wǎng)絡(luò)水凝膠制備及表面張力調(diào)控研究(二)
> PAAS/CA/SSD雙網(wǎng)絡(luò)水凝膠制備及表面張力調(diào)控研究(一)
> 從無(wú)序到有序:雙乳液模板如何重塑中空材料合成與電池未來(lái)
> 微乳液:以超低界面張力撬動(dòng)老油田殘余油的核心技術(shù)
嵌段比例對(duì)溫敏聚合物表面張力的影響及臨界膠束濃度分析(四)
來(lái)源:《高分子材料科學(xué)與工程》 瀏覽 763 次 發(fā)布時(shí)間:2025-12-11
2.4 P(NIPAM-b-DMMPPS)的溶液性能
2.4.1嵌段含量對(duì)P(NIPAM-b-DMMPPS)相轉(zhuǎn)變溫度的影響:

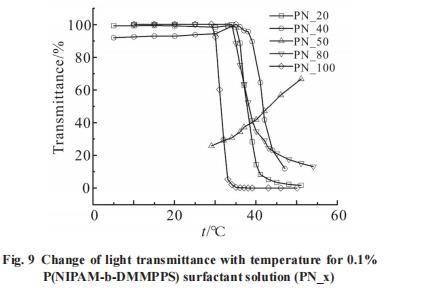

探究了P(NIPAN-b-DMMPPS)中PNIPAM嵌段含量對(duì)其臨界溶解溫度的影響,通過(guò)改變NIPAM與DMMPPS單體加料的比例,得到一系列PNIPAM嵌段含量不同的P(NIPAN-b-DMMPPS)嵌段共聚物。Fig.9為不同嵌段比例的表面活性劑溶液在500nm波長(zhǎng)下的透光率隨溫度的變化。
由圖可以看出,PN_20,PN_40,PN_80和PN 100在低溫時(shí)溶液透光率為100%,表明其在低溫可以溶于水;隨著溫度的升高,聚合物溶液的透光率急劇下降,表明聚合物發(fā)生相變,有固體從溶液中析出,說(shuō)明此時(shí)聚合物存在LCST。相反,PN_50在低溫時(shí)不溶于水,隨著溫度的升高,其透光率逐漸增大,表明聚合物在高溫逐漸溶解,存在UCST。

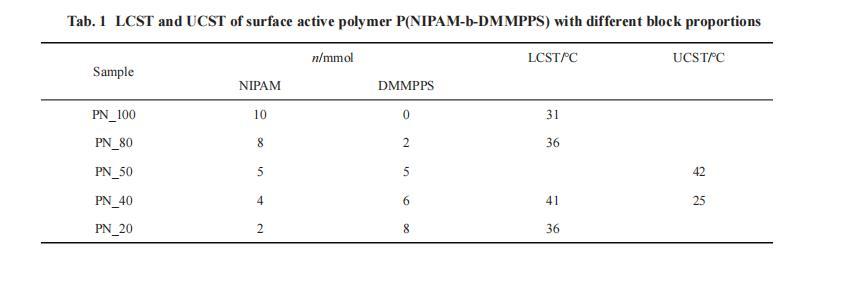

由圖中聚合物溶液透光率的變化可以得到不同嵌段比例的P(NIPAM-b-DMMPPS)的UCST和LCST,結(jié)果匯于Tab.1中。
隨著PDMMPPS嵌段含量減少,聚合物的LCST趨于PNIPAM的LCST值,這種變化取決于親水段PNIPAM相較于疏水段PDMMPPS對(duì)整個(gè)嵌段聚合物的作用大小,PDMMPPS嵌段的含量越少,親水段PNIPAM與水之間的作用力越大,其LCST越接近于PNIPAM的LCST。

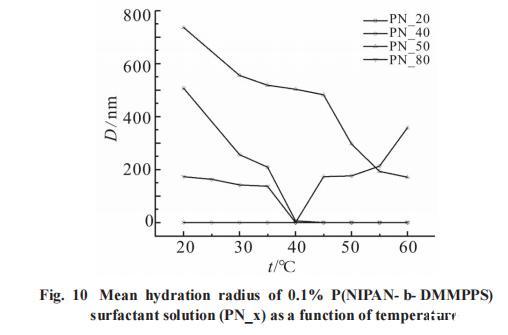

為深入研究P(NIPAN-b-DMMPPS)嵌段聚合物在水溶液中的溫度響應(yīng)特性,本文利用激光納米粒度儀對(duì)PN_20,PN_40,PN_50,PN_80和PN_100這5種不同組成的聚合物樣本進(jìn)行了分析,特別關(guān)注了它們的水合半徑隨溫度變化的情況。測(cè)量結(jié)果見(jiàn)Fig.10。
從Fig.10可以觀察到,低溫條件下,PN_20的平均水合半徑大約為500nm,PN_50的水合半徑在750nm左右。此階段,這2種聚合物均形成了膠束結(jié)構(gòu),并從水溶液中析出。當(dāng)溫度升高時(shí),兩者的水合半徑均表現(xiàn)出明顯的減小趨勢(shì),表明它們?cè)谒械娜芙舛仍黾印L貏e地,對(duì)于PN_50而言,激光納米粒度儀的測(cè)量結(jié)果顯示,其水合半徑發(fā)生突變的溫度區(qū)間位于40℃至45℃之間。這一發(fā)現(xiàn)指出,PN_50在該溫度范圍內(nèi)經(jīng)歷了熱敏性質(zhì)的顯著變化,可能由于溫升引起的聚合物鏈構(gòu)象改變或膠束結(jié)構(gòu)的解離。相反,PN_40低溫時(shí)平均水合半徑接近于0,溶解性較好,而高溫時(shí)其水合半徑逐漸增大,接近400nm,從溶液中析出。其中PN_40所測(cè)得的LCST與透光率結(jié)果一致。隨著溫度升高,PN_20和PN_80分子在溶液中形成大的聚集體,激光粒度儀測(cè)定的是上清液的粒徑,因此粒徑變小,甚至觀察不到納米粒子。
2.4.2電解質(zhì)NaCl對(duì)P(NIPAM-b-DMMPPS)相轉(zhuǎn)變溫度的影響:

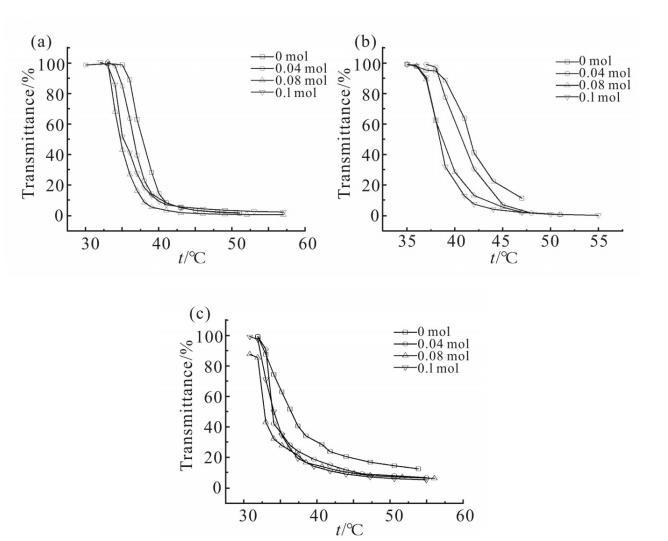

為研究電解質(zhì)對(duì)P(NIPAM-b-DMMPPS)溫度響應(yīng)行為的影響,通過(guò)濁度法測(cè)量了不同濃度的NaCl溶液中P(NIPAM-b-DMMPPS)的UCST和LCST,結(jié)果如Fig.11所示。從實(shí)驗(yàn)結(jié)果可以看出,電解質(zhì)NaCl是影響P(NIPAM-b-DMMPPS)表面活性劑溶液的臨界溶解溫度的因素之一。隨著NaCl濃度的增大(Fig.11(a)),其LCST先降低,在鹽溶液濃度處在0.08mol/L時(shí)降為最低值,隨著電解質(zhì)濃度的進(jìn)一步增大,LCST又呈現(xiàn)升高趨勢(shì)。這可能由于Na+和Cl的加入使氫鍵的形成更困難,隨著NaCl濃度的進(jìn)一步增大,帶正電或負(fù)電荷會(huì)導(dǎo)致分子鏈難團(tuán)聚,沒(méi)有強(qiáng)作用力破壞氫鍵,LCST增大。對(duì)于PN_80嵌段聚合物,由于其中PDMMPPS鏈段的比例較小,這種聚合物展示出一個(gè)較低的LCST。實(shí)驗(yàn)觀察到,添加NaCl后,PN_80的LCST有所降低。這一現(xiàn)象可以歸因于離子與水分子之間的溶劑化效應(yīng),此效應(yīng)導(dǎo)致PNIPAM與水之間的氫鍵被破壞。
對(duì)于PN_80,由于PDMMPPS鏈段占比很小,因此其具有1個(gè)LCST,NaCl的加入降低了LCST,這是由于離子與水之間的溶劑化效應(yīng)使PNIPAM與水之間的氫鍵破壞引起。對(duì)于PN_40,隨著電解質(zhì)NaCl濃度增大,其LCST總體呈現(xiàn)降低趨勢(shì)。此外,從Fig.11可以看出,電解質(zhì)離子對(duì)P(NIPAM-b-DMMPPS)表面活性劑溶液的LCST影響不大,隨著NaCl濃度的增大,3種嵌段比例的聚合物溶液其臨界互溶溫度總體都呈現(xiàn)略微下降的趨勢(shì),且它們都只有1個(gè)低臨界互溶溫度LCST。
