研究簡介：朗格繆爾組裝技術是界面功能化的有力途徑，部分場景可實現納米級精度調控。在面向應用的納米材料研究中，高通量制備與大尺寸常規功能化是核心需求，因此亟需明確：實現精準的界面納米結構是否必須依賴傳統朗格繆爾槽的嚴苛調控，抑或是可通過簡化的可規模化工藝穩定獲得結構明確的納米結構界面。本研究以朗格繆爾-謝弗轉移至高取向熱解石墨（HOPG）為研究體系，選用可形成條紋（層狀）相的二乙炔兩親分子為模型體系——該體系相較傳統朗格繆爾槽（LT）可降低制備成本、縮短操作時長、減少樣品用量，且需要精準的分子有序性才能實現表面拓撲化學聚合。對比了采用簡化的快速朗格繆爾組裝與加熱轉移（FAST-LAM）工藝和傳統朗格繆爾槽制備的薄膜性能。針對多種二乙炔結構單元，通過原子力顯微鏡（表征納米結構）、電子顯微鏡（表征微米級疇結構）和熒光測試（跨微宏觀功能評估）驗證：FAST-LAM制備的單層膜在納米級有序性、微米級均勻性和聚合行為上均與LT樣品相當。這套分層表征流程充分證明了簡化組裝工藝的功能等效性。研究進一步實現了帶~1 nm功能化圖案表面的快速制備：該圖案既可引導直徑<2 nm的金納米線定向組裝，也可誘導蛋白質發生多價結合。上述結果為面向無機納米結構組裝、傳感等應用的快速高分辨率表面功能化奠定了研究基礎。

Kibron LB膜分析儀的的應用

Kibron LB膜分析儀用于在受控條件下制備、壓縮和分析氣-液界面上的肺表面活性物質模型膜，并與其他分析技術聯用。實驗前，LB槽體需用氯仿和超純水仔細清潔，然后注入170 mL的Tris-NaCl緩沖液（pH 7.4)。將溶解在氯仿/甲醇（2:1, v/v）中的脂質或脂質/蛋白質混合溶液，使用漢密爾頓微量注射器鋪展在空氣-水界面上。在開始壓縮前，預留15分鐘讓溶劑完全蒸發。壓縮過程的速率控制在 8.8 cm2 ?min ?1 。亞相溫度通過循環水浴維持在 22.0±0.1 ° C。表面壓力通過使用濾紙制成的Wilhelmy吊片法壓力傳感器進行記錄。LB膜分析儀可獲取表面壓力-面積（Π-A）等溫線，直接用于測量模型單層膜（純脂質、脂質+SP-B、脂質+SP-C）的壓縮Π-A等溫線。

等溫線顯示，所有系統在壓縮至約40 mN/m時均出現一個明顯的平臺區，這對應于單層膜從二維向三維結構的轉變（ buckling-dominated collapse），模擬了生理呼氣末期的膜重組過程。通過計算平臺區壓縮面積占總面積的百分比（%Aplateau），研究人員量化了SP-B和SP-C在穩定三維結構能力上的差異。結果表明SP-B系統的%Aplateau（35%）顯著高于SP-C系統（27%）和純脂質系統（18%），直接證明了SP-B在促進和穩定膜儲備庫形成方面具有更強大的能力。與橢圓偏振測量聯用，研究中將Beaglehole Picometer Light Ellipsometer與Kibron G2槽聯用，實時監測壓縮過程中光學參數d△的變化。

實驗結果

本研究通過系統的分層表征證實，新型FAST-LAM（快速低體積朗格繆爾組裝）工藝在二乙炔兩親分子單層膜的制備上，完全可替代傳統的Langmuir槽（LT）法：在結構層面，F(xiàn)AST-LAM在HOPG基底上生成的條紋相具有與LT法一致的~1 nm特征周期和高度有序性，且平均疇面積（6.2 μm2）顯著大于LT樣品（1.2 μm2），表面覆蓋率均達80–90%（PCDA與dPE）或近60%（PCD-NH?）。在功能層面，其紫外拓撲聚合效率等同甚至更優，表現為轉移至PDMS后的聚二乙炔熒光強度更高，且該優勢在亞相pH（3–11）調控實驗中保持穩定，不受頭基電離引起的靜電排斥效應影響。功能驗證進一步證明其應用潛力。FAST-LAM制備的圖案能高效引導<2 nm金納米線在非極性溶劑中實現伸直與~30 nm間隔排布，并能精確調控糖基配體的空間排布以實現與小麥胚芽凝集素的特異性多價結合，性能與LT法制備的界面無統計學差異。FAST-LAM將制備時間從~150 min縮短至~25 min，試劑消耗降低約10倍，且無需專用大型儀器，突破了傳統LB技術在成本、效率和操作門檻上的限制，為納米電子器件組裝、生物傳感界面開發等需要大面積、高精度納米圖案化的應用場景提供了一種可規模化推廣的高通量解決方案。

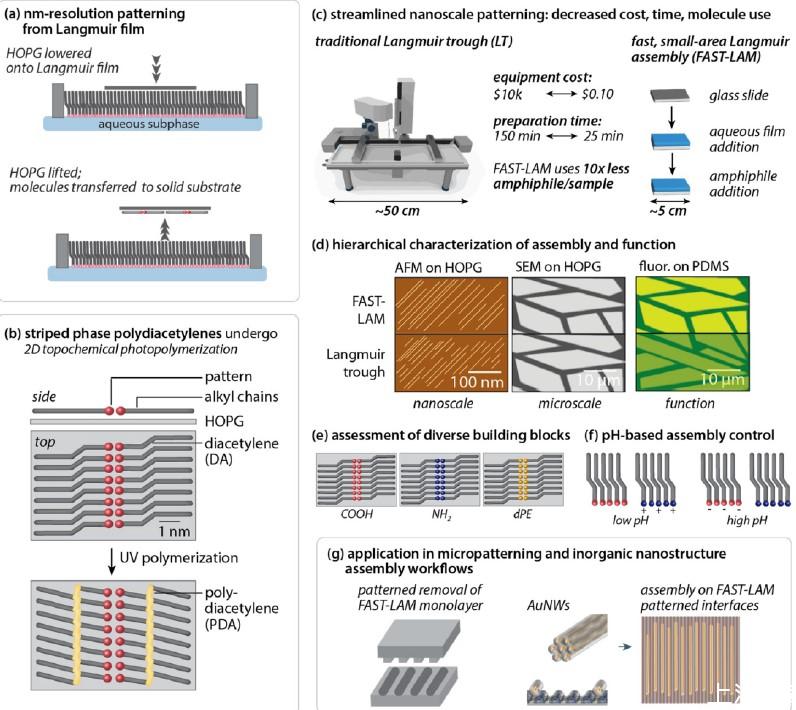

圖1、傳統朗格繆爾槽（LT）與快速朗格繆爾組裝（FAST-LAM）工藝對比及功能應用示意圖。(a) 通過Langmuir-Schaefer轉移在HOPG上構建納米結構分子組裝。(b) 通過所示過程在HOPG上生成的納米級分辨率功能圖案。 (c) 經典Langmuir溝槽組裝與快速小面積Langmuir組裝（FAST-LAM）的對比。(d) 使用兩種工作流程對納米尺度、微尺度及功能組裝進行基準測試的示意圖。(e,f) 將其他單體和組裝條件擴展應用，以及 針對納米尺度和微尺度組裝的功能性評估。

圖2. 傳統LT制備的條紋相單層結構表征。(a) PCD-COOH分子結構。(b, c) PCD-COOH條紋相分子模型：頭基頭基相向排列形成層狀結構，理論層寬~6.4 nm。(d) PCD-COOH條紋相AFM圖像，層間距約6.6 nm，與模型預測一致。(e) 部分聚合的PCD-COOH單層AFM圖像，可見聚合物主鏈呈現的埃級高度凸起。(f) 同一樣品的SEM圖像：亮區為分子疇，暗區為空穴，細暗線為疇界。(g) 聚合后單層共價轉移至PDMS后的熒光發射光譜，用于評估聚合效率。

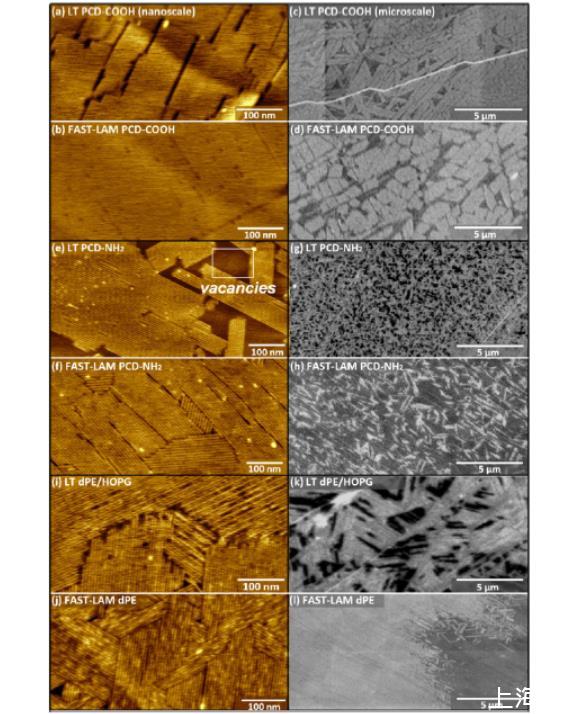

圖3、LT與FAST-LAM制備的單層微觀結構對比。(a, b) PCD-COOH單層的AFM圖像（100 nm標尺）：(a) LT樣品，(b) FAST-LAM樣品，二者均呈現各向異性疇結構。(c, d) 對應樣品的SEM圖像：(c) LT樣品疇呈細長形，(d) FAST-LAM樣品疇更接近各向同性，代表性區域疇尺寸更大。(e-h) PCD-NH?單層的AFM與SEM對比：(e, g) LT樣品疇較小，疇間可見空穴；(f, h) FAST-LAM樣品結構相似。(i-l) dPE單層的AFM與SEM對比：(i, k) LT樣品疇尺寸略大；(j, l) FAST-LAM樣品在疇邊緣可見細小結構。

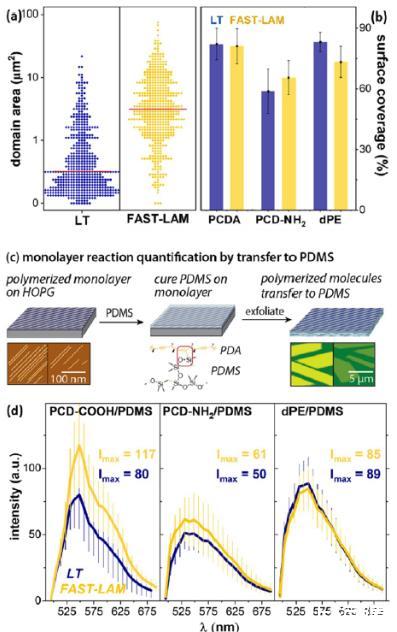

圖4、 LT與FAST-LAM樣品的疇統計與功能性能量化對比。 (a) PCD-COOH單層SEM圖像的疇分割分析結果，用于定量統計疇尺寸分布。(b) 三類分子單層的表面覆蓋率統計：PCDA和dPE覆蓋率達80-90%，PCD-NH?接近60%，兩種制備方法無顯著差異。(c) 聚合單層轉移至PDMS后的熒光顯微鏡圖像：FAST-LAM樣品（右）熒光強度高于LT樣品（左）。(d) 對應熒光光譜定量結果：PCD-COOH（左）和PCD-NH?（中）的FAST-LAM樣品熒光峰值更高，dPE（右）二者相當，表明FAST-LAM的聚合效率等同或更優。

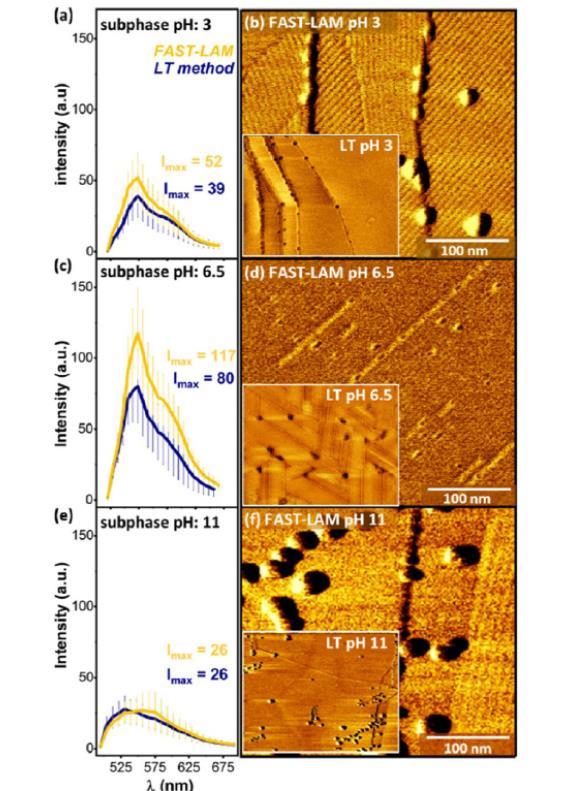

圖5、 亞相pH對PCD-COOH單層組裝的影響（LT與FAST-LAM對比）。(a, c, e) 不同pH亞相制備樣品的PDA熒光光譜：(a) pH 3，(c) 純Milli-Q水（~pH 6.5），(e) pH 11。(b, d, f) 對應條件下的AFM圖像：(b) pH 3時二者均保持較好層狀有序，但聚合效率較純水下降約50%；(d) 純水條件下FAST-LAM（主圖）與LT（插圖）結構質量相當，聚合效率最高；(f) pH 11時羧基電離導致靜電排斥，表面出現納米聚集體，聚合效率下降4-5倍。兩種制備方法在不同pH條件下表現趨勢完全一致。

總結

本文由普渡大學Shelley A. Claridge團隊發表于《ACS Applied Nano Materials》上，針對傳統Langmuir槽（LT）在制備納米結構界面時存在儀器昂貴、耗時長（約150 min）、試劑用量大（亞相~200 mL）且對環境擾動敏感等痛點，提出了一種名為FAST-LAM（Fast, Reduced-Volume Langmuir Assembly）的簡化、可擴展組裝策略，并與常規LT流程在HOPG（高取向熱解石墨）基底上進行了系統對標。FAST-LAM以潔凈玻片替代專用槽體，僅滴加~3 mL亞相（依靠表面張力自持），將二乙炔兩親分子（PCD-COOH、PCD-NH?及雙鏈dPE）氯仿溶液以0.5 μL微滴鋪展于氣液界面，省去Teflon屏障機械壓縮步驟，直接按目標終態面密度（約30 ?2/鏈，對應LC/LE共存區）投料，經~5–10 min溶劑揮發后即形成站立相單層，再通過加熱至55 ℃的Langmuir–Schaefer轉移實現基底誘導的層列條紋相（烷基鏈平躺于HOPG，形成~1 nm寬、亞10 nm周期的官能化圖案）。

作者通過AFM（納米級周期與條紋取向）、SEM（微米級疇結構與覆蓋率）及PDA共價轉移至PDMS后的熒光強度（拓撲聚合效率的功能指標）三級表征證明，F(xiàn)AST-LAM所得單層在納米有序性、微觀均勻性與紫外拓撲聚合行為上均與傳統LT等效甚至更優。平均疇面積FAST-LAM為6.2 μm2（LT為1.2 μm2），PCD-COOH的PDA熒光峰值從80 au提升至117 au，制備時間縮短至~25 min（約為LT的1/6），單體利用率提升約7倍；在調制亞相pH（PCD-COOH于pH 3/11，PCD-NH?于40 mM CaCl?中pH 3/11）的魯棒性測試中二者表現亦相當。

功能驗證方面，F(xiàn)AST-LAM制備的dPE條紋相成功引導核徑<2 nm的金納米線在環己烷中非Bundle化伸直與~30 nm間隔排布，重現了LT界面的組裝行為；進一步將糖基兩親體條紋相用于小麥胚芽凝集素（WGA）的多價結合、以及dPE圖案經微接觸剝離光刻后接枝熒光胺示蹤，均顯示FAST-LAM與LT性能無顯著差異。該研究證明，對于無需數十微米級長程有序、而側重~1–100 nm配體簇與多價相互作用的應用場景，F(xiàn)AST-LAM能以低門檻、高通量方式穩定輸出納米級官能圖案，為無機納米晶組裝、軟物質傳感界面等方向的日常制備提供了可規模化的替代方案。
