在能源材料領(lǐng)域，對結(jié)構(gòu)精準(zhǔn)、性能優(yōu)越的中空介孔材料的需求從未如此迫切。傳統(tǒng)上，我們依賴兩條主要路徑：硬模板法精準(zhǔn)但繁瑣，軟模板法靈活卻失穩(wěn)。復(fù)旦大學(xué)趙東元院士、晁棟梁、趙天聰團(tuán)隊(duì)在《德國應(yīng)用化學(xué)》上發(fā)表的這項(xiàng)最新工作，為我們揭示了一條顛覆性的“中間道路”。它通過一種表面張力引導(dǎo)的雙乳液系統(tǒng)，一舉攻克了軟模板不穩(wěn)定的核心難題，實(shí)現(xiàn)了中空聚苯胺（PANI）納米球的一步、可控合成，并將其成功應(yīng)用于高性能水系鋅電池。這項(xiàng)工作不僅是一個(gè)材料合成上的突破，更代表了一種從“被動接受模板形態(tài)”到“主動設(shè)計(jì)與穩(wěn)定模板”的范式轉(zhuǎn)變。

傳統(tǒng)模板法的兩難困境：精準(zhǔn)與簡易不可兼得

中空介孔結(jié)構(gòu)，尤其是將中空空腔與介孔殼層結(jié)合的分級結(jié)構(gòu)，是能源存儲與轉(zhuǎn)換器件的理想載體。空腔可緩沖體積變化、承載活性物質(zhì)，介孔殼則提供豐富的反應(yīng)界面和快速的傳輸通道。對于水系鋅離子電池（AZIBs）的負(fù)極而言，具有豐富氮位點(diǎn)的導(dǎo)電聚苯胺是極具潛力的宿主材料。其化學(xué)與結(jié)構(gòu)優(yōu)勢亟待一個(gè)理想的空間構(gòu)型來釋放。

然而，構(gòu)建此類結(jié)構(gòu)的傳統(tǒng)方法存在根本性缺陷。硬模板法（如使用SiO?、PS微球）雖可精確控制結(jié)構(gòu)，但后續(xù)苛刻的模板去除步驟（強(qiáng)酸、強(qiáng)堿或高溫煅燒）常常損傷聚合物骨架，且步驟繁瑣，難以規(guī)模化。軟模板法（如表面活性劑膠束、單乳液）雖步驟簡單，但其模板本身是高度動態(tài)的亞穩(wěn)態(tài)。單一的表面活性劑單層包裹的乳液液滴，在聚合過程中極易受溶劑環(huán)境、界面張力波動和反應(yīng)動力學(xué)的影響而發(fā)生融合、變形或破裂，導(dǎo)致最終產(chǎn)物形貌不均一、結(jié)構(gòu)模糊。簡言之，我們長期在“精準(zhǔn)但不可行”與“可行但不精準(zhǔn)”之間徘徊。核心矛盾在于，我們?nèi)狈σ环N兼具熱力學(xué)穩(wěn)定性和結(jié)構(gòu)可調(diào)性的“軟”模板。

雙乳液策略：為“軟”模板注入“硬”核穩(wěn)定性

復(fù)旦大學(xué)團(tuán)隊(duì)的創(chuàng)新之處在于，他們跳出了單乳液的思維定式，設(shè)計(jì)了一種分層級的“雙乳液”模板系統(tǒng)。這絕非簡單的乳液混合，而是一個(gè)精妙的熱力學(xué)平衡體系。

該體系的核心是一個(gè)被離散的中間膠束層所包裹的中心苯胺單體液滴。你可以將其想象為一個(gè)“液滴中的液滴”結(jié)構(gòu)：最內(nèi)層是富含苯胺的“核”（未來納米球的空腔），其外是一層由兩親性嵌段共聚物F127形成的膠束“殼”（未來納米球的介孔壁），最外層是連續(xù)相。這種結(jié)構(gòu)的穩(wěn)定性奧秘在于，中心苯胺液滴的維持，依賴于苯胺自身的相分離傾向與F127在界面上的穩(wěn)定作用之間的微妙平衡。中間的膠束層作為一個(gè)柔性的物理間隔，有效阻隔了內(nèi)部苯胺液滴與外部環(huán)境的直接接觸，顯著緩沖了熱波動和碰撞，從而將一個(gè)原本亞穩(wěn)態(tài)的液滴，轉(zhuǎn)變?yōu)橐粋€(gè)在聚合過程中足夠穩(wěn)健的“類固體”模板。

這種設(shè)計(jì)的直接成果，是能夠一步合成出結(jié)構(gòu)高度均一的中空PANI納米球。通過透射電鏡（TEM）和掃描電鏡（SEM）可以清晰看到，所得納米球具有光滑的球形形貌、明確的中空空腔和均勻的介孔殼層。元素面分布圖進(jìn)一步證實(shí)了碳、氮元素的均勻分布，印證了結(jié)構(gòu)的完整性。這種均一性，是傳統(tǒng)軟模板法難以企及的。

表面張力引導(dǎo)：實(shí)現(xiàn)納米結(jié)構(gòu)的精密“車削”

如果說雙乳液結(jié)構(gòu)解決了“穩(wěn)定成形”的問題，那么“表面張力引導(dǎo)”則賦予了這項(xiàng)技術(shù)“精密調(diào)控”的能力。這或許是本研究中最具“藝術(shù)性”的物理化學(xué)操控。

研究團(tuán)隊(duì)發(fā)現(xiàn)，通過調(diào)節(jié)水-乙醇混合溶劑中乙醇的體積分?jǐn)?shù)（0%到75%），可以系統(tǒng)性地改變整個(gè)體系的界面張力。具體而言，隨著乙醇含量增加，溶劑表面張力（γ_sur）和乳液界面張力（γ_int）均呈現(xiàn)線性下降趨勢。而這個(gè)看似微小的物理參數(shù)變化，卻對模板尺寸產(chǎn)生了決定性影響。

在受力分析上，乳液液滴的尺寸（R）與界面張力（γ_int）成正比，與兩相密度差（Δρ）成反比。當(dāng)乙醇加入，γ_int降低，破壞液滴所需的能量變小，但同時(shí)混合溶劑密度改變，Δρ也減小，這又傾向于使液滴變大。在本研究體系中，界面張力下降的主導(dǎo)作用更顯著。因此，隨著乙醇含量增加（γ_int從63.12降至57.80 mN m?1），初始的苯胺乳液液滴尺寸從約400 nm減小至170 nm左右。這個(gè)初始模板尺寸，直接“鑄造”了最終產(chǎn)物的尺寸。

結(jié)果令人印象深刻：通過簡單調(diào)節(jié)乙醇比例，他們實(shí)現(xiàn)了對中空PANI納米球直徑（130-500 nm）、空腔尺寸（70-300 nm）和殼層厚度（30-80 nm）的連續(xù)、精細(xì)調(diào)控。這種如同“車削”一般的尺寸可控制備能力，為后續(xù)按需定制電極材料提供了前所未有的自由度。

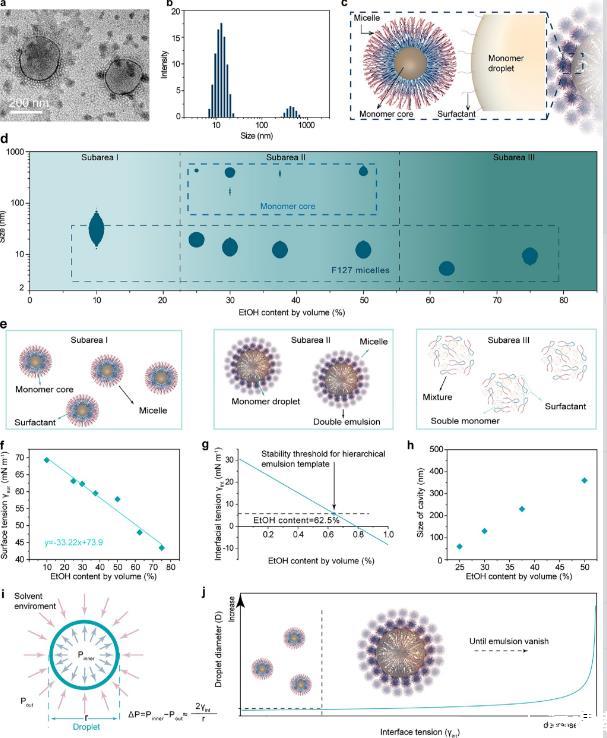

圖| 中空PANI納米球的形成機(jī)理。(a) 在50 vol%乙醇中苯胺乳液的TEM圖像。(b) 相應(yīng)的乳液液滴尺寸分布圖。(c) 雙乳液結(jié)構(gòu)示意圖。(d) 乳液尺寸隨乙醇含量變化的氣泡圖。(e) 對應(yīng)于(d)中標(biāo)記的三個(gè)子區(qū)域的乳液結(jié)構(gòu)示意圖。(f) 溶劑表面張力(γsur)隨乙醇濃度的線性擬合。(g) 乳液界面張力(γint)隨乙醇含量的變化關(guān)系。(h) 所得納米球的空腔尺寸與乙醇濃度之間的關(guān)系。(i) 乳液液滴上的受力分析。(j) 本體系中觀察到的乳液液滴尺寸與界面張力(γint)關(guān)系的示意圖。

協(xié)同賦能：中空結(jié)構(gòu)如何引導(dǎo)鋅的“智慧”沉積

合成出精美結(jié)構(gòu)只是第一步，關(guān)鍵在于該結(jié)構(gòu)如何解決AZIBs負(fù)極的核心痛點(diǎn)——鋅枝晶生長、析氫副反應(yīng)和腐蝕。這項(xiàng)工作表明，中空PANI納米球（H-PANI）通過化學(xué)與幾何的協(xié)同作用，成為了一種理想的鋅載體。

在化學(xué)層面，PANI骨架中豐富的吡啶氮和吡咯氮位點(diǎn)，提供了強(qiáng)大的親鋅性。密度泛函理論（DFT）計(jì)算證實(shí)，Zn原子在這些氮位點(diǎn)上的吸附能遠(yuǎn)高于在純碳基底上。這意味著PANI能有效降低鋅的成核能壘，引導(dǎo)鋅均勻沉積。靜電勢分布圖也顯示，H-PANI表面具有更強(qiáng)的負(fù)電性，有利于吸引Zn2?。

在幾何層面，中空空腔創(chuàng)造了一個(gè)獨(dú)特的“負(fù)曲率”凹形內(nèi)表面。有限元模擬（COMSOL）清晰揭示了其魔力：在電場和離子流場中，Zn2?和電流密度在H-PANI的空腔內(nèi)被顯著富集。這種“匯聚效應(yīng)”就像為鋅離子和電子建造了一個(gè)指向空腔內(nèi)部的“導(dǎo)航標(biāo)”。因此，鋅沉積被優(yōu)先引導(dǎo)至空腔內(nèi)部發(fā)生，從而被有效地限制在納米球內(nèi)部，避免向外無序生長形成枝晶。這種由結(jié)構(gòu)誘導(dǎo)的動力學(xué)調(diào)控，是傳統(tǒng)實(shí)心或片狀材料所不具備的。

性能驗(yàn)證：從實(shí)驗(yàn)室指標(biāo)到實(shí)用化潛力

這種化學(xué)-幾何協(xié)同機(jī)制在實(shí)驗(yàn)中得到了全面驗(yàn)證。采用H-PANI修飾的銅箔（HPAIN@Cu）作為負(fù)極基底，其表現(xiàn)遠(yuǎn)超裸銅電極和實(shí)心聚苯胺對照樣。

首先，動力學(xué)優(yōu)勢明顯。HPAIN@Cu表現(xiàn)出更低的鋅沉積/剝離活化能、更小的電壓極化和更高的交換電流密度。其電化學(xué)活性表面積（ECSA）顯著增加，意味著有更多的活性位點(diǎn)參與反應(yīng)。

其次，循環(huán)穩(wěn)定性卓越。在10 mA cm?2的高電流密度下，Zn||HPAIN@Cu對稱電池實(shí)現(xiàn)了超過1500次的穩(wěn)定循環(huán)，平均庫侖效率高達(dá)99.99%。線性極化曲線也顯示，HPAIN@Cu具有更正的腐蝕電位和更小的腐蝕電流，抗腐蝕能力顯著增強(qiáng)。

最終，其價(jià)值在全電池中得到升華。研究者構(gòu)建了以β-MnO?為正極、預(yù)載鋅的H-PANI為負(fù)極的實(shí)用化全電池。這里的關(guān)鍵在于，輕質(zhì)的H-PANI骨架成功替代了厚重的傳統(tǒng)鋅箔，大幅降低了電池中非活性物質(zhì)的質(zhì)量。得益于中空結(jié)構(gòu)的高載鋅能力和優(yōu)異的沉積可逆性，該全電池在1 A g?1的電流密度下，實(shí)現(xiàn)了高達(dá)273 mAh g?1的比容量（基于正極活性物質(zhì)質(zhì)量）。更值得關(guān)注的是，其負(fù)極與正極容量比（N/P比）被降低至驚人的1.91。低N/P比是邁向高能量密度實(shí)用電池的關(guān)鍵一步，它意味著鋅的利用率極高，電池中“閑置”的過量鋅被減到最少。與以往研究相比，該工作在容量、倍率性能和N/P比之間取得了最佳平衡。

結(jié)論與展望：一種材料合成的新哲學(xué)

復(fù)旦大學(xué)這項(xiàng)研究的意義，遠(yuǎn)不止于報(bào)道了一種高性能鋅電池負(fù)極材料。它向我們展示了一種通過“物理化學(xué)設(shè)計(jì)”來駕馭“軟物質(zhì)”以創(chuàng)造“精密結(jié)構(gòu)”的合成哲學(xué)。

其核心突破在于，將不穩(wěn)定的單乳液模板，升級為熱力學(xué)更穩(wěn)健、結(jié)構(gòu)上可分層的雙乳液模板。并通過操控界面張力這一關(guān)鍵物理參數(shù)，實(shí)現(xiàn)了對納米結(jié)構(gòu)尺寸的精準(zhǔn)、連續(xù)調(diào)控。這為所有基于乳液聚合合成中空/多孔材料的研究，提供了全新的方法論。

最終，這種理性設(shè)計(jì)的結(jié)構(gòu)，通過化學(xué)（親鋅位點(diǎn)）與物理（負(fù)曲率富集效應(yīng)）的協(xié)同，完美地引導(dǎo)了鋅離子的沉積行為，從根源上緩解了枝晶等問題，并憑借其輕質(zhì)特性推動了實(shí)用電池能量密度的提升。

這項(xiàng)研究啟示我們，下一代能源材料的設(shè)計(jì)，需要合成化學(xué)家、膠體與界面科學(xué)家以及電化學(xué)家更緊密地協(xié)作。從理解并操控模板形成的物理化學(xué)原理出發(fā)，到定向構(gòu)筑具有特定功能的納米空間，最終實(shí)現(xiàn)器件性能的飛躍。這條“雙乳液”指引的道路，或許正是通往一系列高性能儲能載體的光明坦途。
