在固體火箭發動機的核心——固相推進劑中，填料顆粒與聚合物黏合劑之間的界面，是決定其力學性能與可靠性的微觀戰場。這里的粘附強弱，直接關系到藥柱能否承受發射時的巨大應力。然而，長期以來，如何安全、精準地定量評價這一固/液界面的本征特性，一直是領域的瓶頸。傳統方法或因安全隱患止步不前，或因適用性窄而無力突破。近期，一項創新的評價方法將表面張力儀這一經典工具置于核心位置，構建了一套從基礎物性測量到界面強度定量預測的完整方法論，為推進劑的“微觀界面工程”提供了前所未有的數據標尺。

一、 界面評價的困境：安全、精度與普適性的三重挑戰

高固含量推進劑內部猶如一個復雜的多相復合材料，大量固體填料（如鋁粉、奧克托金、黑索金等）與液態黏合劑/鍵合劑之間存在著無數個界面。這些界面的本征粘附性質，取決于兩種材料的表面能及其相互作用，最終宏觀表現為推進劑的抗拉強度、模量及斷裂性能。

傳統的評價方法主要依賴“壓片法”：將含能粉末壓制成片，再在其表面測量液體接觸角。這種方法存在明顯缺陷：

1.  安全性差：壓制高危含能材料（如RDX、HMX）藥片本身具有潛在爆炸風險。

2.  誤差大：微米級粉末壓成的片表面粗糙度高，會顯著干擾接觸角測量的準確性，無法反映真實的固體表面能。

3.  適用性窄：僅能評價低粘度液體。對于推進劑中至關重要的高粘度黏合劑，特別是那些常溫下為固態的鍵合劑，傳統懸滴法等幾乎無法直接測量其表面能及界面性質。

因此，業界亟需一種能避開壓片、適用于各類液體（尤其是高粘、固態功能助劑），并能精確獲取固/液界面本征參數的方法。新方法的提出，正是直擊這三個痛點。

二、 方法論核心：以表面張力測量為基石的四步推導體系

新方法的核心邏輯是，繞過對固體表面的直接、高風險形貌處理，通過精密測量相關液體的表面張力，并利用經典熱力學公式，間接而準確地推算出固體的表面能及固/液界面能。表面張力儀在這一流程中，是獲取所有原始關鍵數據的起點。

整個方法分為四個邏輯嚴密的步驟：

步驟一：固相粉末表面能的間接測算

本方法不直接測量固體表面，而是采用Washburn毛細上升法。將待測固體粉末均勻填充在一根毛細管中，形成一個多孔粉末柱。選擇兩種屬性已知的探針液體（一種極性液體，如甲酰胺；一種非極性液體，如二碘甲烷），使其在粉末柱中自發爬升。

通過儀器記錄液體爬升高度與時間的平方（h2-t）的線性關系，利用Washburn方程可擬合出液體與粉末的接觸角θ。這里，探針液體的表面張力γ和粘度η是方程中的已知關鍵參數，需提前用表面張力儀和粘度計精確測得。

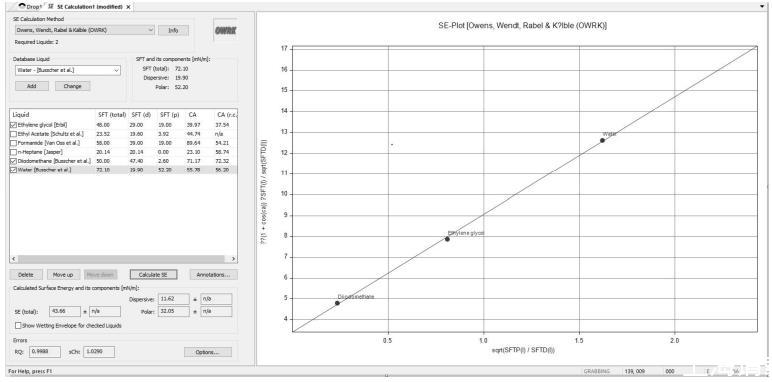

獲得兩種液體對同一固體的接觸角后，代入OWRK方程，即可解算出該固體粉末的表面能γ_s，及其極性分量和色散分量。至此，通過測量液體的性質，我們安全地“透視”了固體的表面性質。

步驟二：液體（尤其是高粘/固態樣品）表面能的獲取——表面張力儀的直接舞臺

對于低粘度液體（如常見增塑劑），可直接用表面張力儀（鉑金板法或吊環法）測量其表面張力γ_l。而對于方法旨在解決的關鍵對象——高粘度黏合劑或固態鍵合劑，則采用了巧妙的“梯度濃度外推法”。

用合適溶劑將鍵合劑配制成一系列不同濃度的溶液。用表面張力儀精確測量這一系列溶液的表面張力。隨著濃度增加，溶液表面張力會呈現規律性變化（通常向純溶質性質逼近）。通過選擇適當的外推模型（如線性、對數模型），將數據外推至濃度為100%時，即可得到該固態鍵合劑本體的理論表面張力γ_l。這一步是該方法能覆蓋全種類界面材料的核心，完全依賴表面張力儀提供的高精度濃度-表面張力曲線。

步驟三：固/液接觸角的測定

使用步驟二中配制好的同一系列梯度濃度溶液，再次利用Washburn毛細上升法，測量它們對固體粉末柱的接觸角θ_n。由此，我們獲得了一組濃度-接觸角的對應數據。

步驟四：界面粘附參數的定量計算與評價

將前序步驟得到的數據（固體表面能γ_s、不同濃度下的液體表面張力γ_l-n及接觸角θ_n）代入Young方程，可計算出不同濃度下的固/液界面張力γ_sl-n。將界面張力隨濃度的變化數據，用與外推液體表面張力相同的模型進行處理，外推得到純物質與固體之間的本征界面張力γ_sl。

進而，利用公式 粘附功 W_b = γ_s + γ_l - γ_sl 計算出熱力學粘附功。W_b值越大，表明界面結合在熱力學上越有利。

更為創新的是，方法定義了一個全新的、無量綱的界面性質特征參數Z：Z = W_b2 / (γ_s  γ_l)。該參數的意義在于，其分子（W_b2）放大了高粘附功對界面強度的正向貢獻，而分母（γ_s  γ_l）則反映了固體與液體自身表面能不匹配帶來的負面影響。Z值越大，表明界面粘附特性越強，界面越傾向于增強。這使得界面評價從單一的粘附功，升級為一個能綜合反映熱力學驅動力與相容性的指標。

三、 表面張力儀：從數據提供者到界面設計指導者

在整個體系中，表面張力儀的角色貫穿始終，并不斷深化：

1.  基礎數據源：提供所有探針液體、溶劑及溶液的表面張力精確值，這是所有后續計算的物理基礎。

2.  拓展應用邊界的工具：通過測量梯度濃度溶液的表面張力，并與外推法結合，成功將高粘、固態功能劑的界面性質納入可評價范圍，解決了關鍵適用性難題。

3.  質量控制的關鍵：方法強調，所用溶劑必須對待測固體粉末不溶解、不反應，且接觸角需小于87°。例如，在實施例4中，最初選用N-甲基吡咯烷酮（NMP）溶解T313鍵合劑，但發現其對高氯酸銨（AP）粉末有溶解，導致接觸角測試無效（接近90°）。更換溶劑后實驗才成功。對溶劑與固體相容性的預判，很大程度上依賴于對溶劑極性與表面張力屬性的理解。

4.  機理連接的橋梁：最終計算得到的Z參數，其分子和分母均直接來源于表面張力儀的測量結果。這使得研究人員能夠通過表面張力數據，反向指導界面優化。例如，若要提高Z值，可設法選擇或改性鍵合劑，使其在保持較高粘附功（W_b）的同時，其表面能（γ_l）與填料表面能（γ_s）更為接近。

四、 實證與優勢：安全、精確與普適的統一

實施例充分展示了該方法的價值。在評價中性聚合物鍵合劑（NPBA）對鋁粉的界面時，通過外推法得到了純NPBA的表面能（28.63 mJ/m2），并計算出界面特征參數Z為9.81。而另一種鍵合劑MAPO對HMX的Z值達到15.61，顯示出不同的界面粘附特性。

該方法的核心優勢由此凸顯：

? 本質安全：全程避免了對高危含能粉末的壓片等高風險操作，僅處理粉末柱，風險極低。

? 數據精準：Washburn法在粉末柱中測接觸角，避免了粗糙表面誤差，測試曲線相關系數高（R≥0.995），能反映真實表面性質。

? 普適性強：通過“梯度濃度-外推”策略，成功將高粘度、固態的鍵合劑和黏合劑納入可評價體系，這是傳統方法無法實現的。

? 指導性強：最終輸出的界面張力γ_sl、粘附功W_b及特征參數Z，為定量比較不同鍵合劑效能、研究分子結構-界面性能關系、以及指導界面優化劑分子設計提供了直接的量化指標。

結語

這項適用于固相推進劑的相界面粘附特性評價方法，其精妙之處在于將表面張力儀從一個單純的液體性質測量工具，提升為整個界面熱力學表征體系的基石。它通過嚴謹的實驗設計與數據分析，將無法直接測量的固體表面能、高危固/液界面性質，轉化為一系列可安全、精確測量的液體表面張力數據，并通過經典熱力學公式予以解算。

這不僅是一套安全的測試方法，更是一個強大的分析框架。它使研究人員能夠穿透宏觀的力學性能，直接定量評估微觀界面的質量，從而將推進劑的配方研發從“經驗試錯”向“理性設計”推進。通過這把以表面張力數據鑄就的“標尺”，我們得以真正窺見并掌控決定固體火箭發動機可靠性的微觀世界。
