1.4 試驗(yàn)藥劑

試驗(yàn)過(guò)程中所采用的捕收劑包括丁基黃藥、丁銨黑藥及以異戊基黃藥為主要成分的 MA-1，而起泡劑則選用了 2號(hào)油、丁銨黑藥和進(jìn)口的 HX-609。丁基黃藥和丁銨黑藥為分析純?cè)噭琈A-1和 HX-609則為選礦廠(chǎng)的工業(yè)原料。試驗(yàn)用水為去離子水。

1.5 試驗(yàn)儀器及研究方法

表面張力的測(cè)定采用芬蘭Kibron公司生產(chǎn)的Delta-8全自動(dòng)高通量表面張力儀，依據(jù)板法測(cè)試原理進(jìn)行。將特定濃度的溶液置于平底玻璃皿中，將鉑金板安裝于升降裝置上，啟動(dòng)測(cè)定程序進(jìn)行礦漿表面張力的測(cè)定。每組試驗(yàn)條件重復(fù)進(jìn)行 3次測(cè)定，測(cè)定誤差控制在 0.05 mN/m內(nèi)，最終取 3次測(cè)定的平均值作為試驗(yàn)結(jié)果。

浮選試驗(yàn)采用單礦物掛槽浮選機(jī)，在室溫條件下進(jìn)行。試驗(yàn)過(guò)程中添加捕收劑和起泡劑進(jìn)行浮選操作，對(duì)泡沫產(chǎn)品和槽內(nèi)產(chǎn)品分別進(jìn)行過(guò)濾、烘干、稱(chēng)量，并據(jù)此計(jì)算回收率。

2 試驗(yàn)結(jié)果與分析

2.1 礦漿濃度對(duì)礦漿表面張力的影響

將粒度-0.074 mm的黃鐵礦與磁黃鐵礦配制成不同濃度的礦漿，考察礦漿濃度對(duì)礦漿表面張力的影響。

結(jié)果發(fā)現(xiàn)：礦漿濃度從 10%增加至 30%，黃鐵礦礦漿表面張力從 71.15 mN/m降低至 69.15 mN/m；礦漿濃度繼續(xù)增加，礦漿表面張力反而升高，直至 69.63 mN/m。隨著礦漿濃度持續(xù)增加至 30%，磁黃鐵礦礦漿表面張力從71.14 mN/m降低至 70.72 mN/m；當(dāng)?shù)V漿濃度超過(guò)30%，礦漿表面張力有所增加，礦漿濃度增加至40%，礦漿表面張力達(dá)到70.90 mN/m。

2.2 粒度對(duì)礦漿表面張力的影響

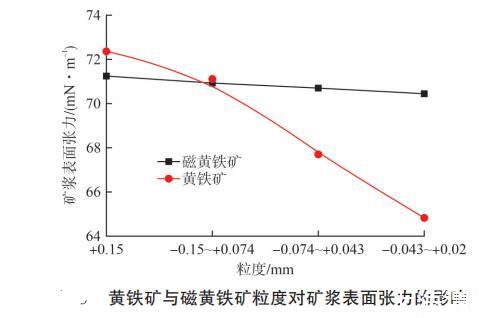

粒度影響顆粒比表面積，也會(huì)直接影響礦漿中難免離子的濃度，可能間接影響礦漿表面張力。在礦漿濃度 30%、pH=7、攪拌時(shí)間 3 min條件下，考察粒度分別為+0.15 mm、-0.15～+0.074 mm、-0.074～+0.043 mm、-0.043～+0.02 mm的黃鐵礦與磁黃鐵礦礦漿表面張力。

結(jié)果發(fā)現(xiàn)：粒度越細(xì)，礦漿表面張力越小。隨著粒度從+0.15 mm降低至-0.043～+0.02 mm，黃鐵礦礦漿表面張力下降較為明顯，從 72.35 mN/m降低至 64.83 mN/m；磁黃鐵礦礦漿表面張力下降幅度較小，礦漿表面張力從71.24 mN/m降低至70.46 mN/m。

2.3 伴生礦物對(duì)礦漿表面張力的影響

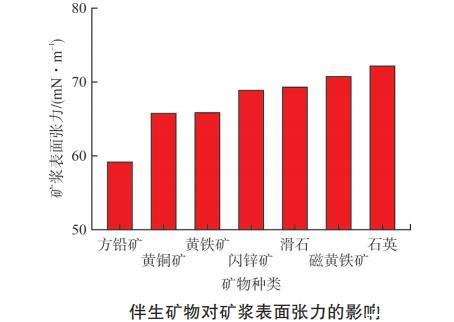

對(duì)礦漿濃度為 30%的黃銅礦、方鉛礦、滑石、閃鋅礦及石英的礦漿表面張力進(jìn)行了測(cè)定。在 pH=7、粒度-0.074 mm占比 80%的條件下，考察了黃鐵礦與磁黃鐵礦及伴生礦物質(zhì)量比為 7∶3時(shí)，不同伴生礦物對(duì)礦漿表面張力的影響，。結(jié)果發(fā)現(xiàn)：不同礦物的礦漿表面張力存在差異，具體為石英 72.17 mN/m、磁黃鐵礦 70.72 mN/m、滑石 69.31 mN/m、閃鋅礦 68.88 mN/m、黃鐵礦 65.89 mN/m、黃銅礦 65.72 mN/m、方鉛礦 59.14 mN/m。分析結(jié)果表明，方鉛礦的礦漿表面張力最低，而石英的礦漿表面張力與水的表面張力（72.80 mN/m）最為接近。

2.4 浮選藥劑對(duì)礦漿表面張力的影響

2.4.1 捕收劑種類(lèi)及用量

為研究捕收劑種類(lèi)及用量對(duì)礦漿表面張力的影響，將黃鐵礦與磁黃鐵礦配成 30%濃度的礦漿，起泡劑2號(hào)油用量3×10?? mol/L、粒度-0.074 mm占比80%、pH=7，改變捕收劑種類(lèi)及用量以測(cè)定礦漿表面張力。

結(jié)果發(fā)現(xiàn)：隨著捕收劑用量的增加，礦漿表面張力均呈先下降后緩慢趨于平穩(wěn)的趨勢(shì)。對(duì)于黃鐵礦礦漿表面張力的影響，丁基黃藥>MA-1>丁銨黑藥；但使用 MA-1的礦漿表面張力僅略微高于丁銨黑藥。而對(duì)于磁黃鐵礦礦漿表面張力的影響，丁銨黑藥>MA-1>丁基黃藥，且三者差值較大。

2.4.2 起泡劑種類(lèi)及用量

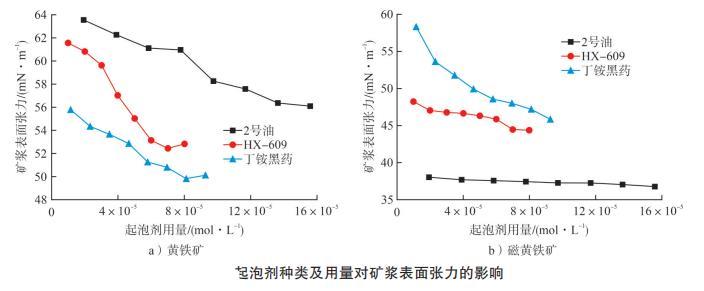

起泡劑種類(lèi)及用量也會(huì)影響礦漿表面張力。因此，在粒度-0.074 mm占比 80%、pH=7、礦漿濃度 30%、丁基黃藥用量 9×10?3 mol/L的條件下，考察起泡劑種類(lèi)及用量對(duì)礦漿表面張力的影響。因丁銨黑藥本身兼具起泡劑和捕收劑的作用，故測(cè)試丁銨黑藥對(duì)礦漿表面張力的影響時(shí)，無(wú)需加入丁基黃藥。

結(jié)果發(fā)現(xiàn)：隨著起泡劑用量的增加，黃鐵礦與磁黃鐵礦的表面張力均整體呈下降趨勢(shì)。對(duì)于黃鐵礦礦漿表面張力的影響，2號(hào)油>HX-609>丁銨黑藥，HX-609的表面張力雖然不是最低，但 HX-609達(dá)到最低礦漿表面張力所用藥劑用量最少，可以明顯降低藥劑使用成本。對(duì)于磁黃鐵礦礦漿表面張力的影響，丁銨黑藥>HX-609>2號(hào)油，且三者差值較大，2號(hào)油用量為3×10?? mol/L時(shí)可顯著降低礦漿表面張力。
