3結(jié)果與討論

3.1煤的濕潤(rùn)性

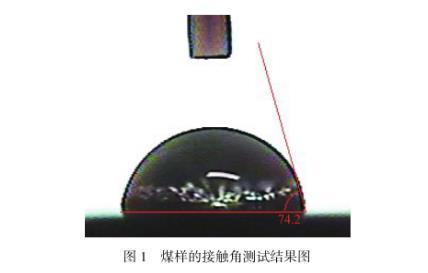

圖1為本實(shí)驗(yàn)所選煤樣的接觸角測(cè)試結(jié)果圖，由圖可以看出，煤樣的接觸角為74.2°，相較于其他類(lèi)型的煤（接觸角為20.55°，22.34°，34.23°和29.75°），其接觸角明顯偏大，具有較強(qiáng)的疏水性。

圖1煤樣的接觸角測(cè)試結(jié)果圖

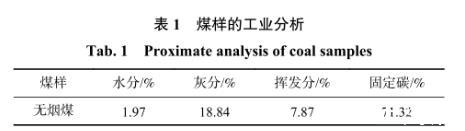

表1為煤樣的工業(yè)分析結(jié)果，其水分為1.97%.根據(jù)XU等的研究結(jié)論，煤塵的水分越大，濕潤(rùn)性越好，其實(shí)驗(yàn)所用煤樣的水分分別為1.44，1.84，1.28，3.71，1.42，5.83，5.52，6.17.與之相較，所選煤樣水分小于2%，為低水分煤樣，濕潤(rùn)性較差。

表1煤樣的工業(yè)分析

3.2不同表面活性劑溶液的濕潤(rùn)性

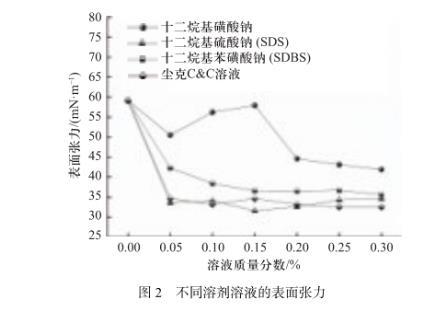

如圖2所示，4種溶液隨著濃度的增加，表面張力逐漸趨于穩(wěn)定。十二烷基磺酸鈉溶液質(zhì)量分?jǐn)?shù)大于0.20%時(shí)，溶液表面張力趨于穩(wěn)定。表面張力最小時(shí)，溶液質(zhì)量分?jǐn)?shù)為0.30%.十二烷基硫酸鈉（SDS）溶液質(zhì)量分?jǐn)?shù)大于0.05%時(shí)，溶液表面張力趨于穩(wěn)定。表面張力最小時(shí)，溶液質(zhì)量分?jǐn)?shù)為0.15%.十二烷基苯磺酸鈉（SDBS）質(zhì)量分?jǐn)?shù)大于0.15%時(shí)，溶液表面張力趨于穩(wěn)定。表面張力最小時(shí)，溶液質(zhì)量分?jǐn)?shù)為0.30%.塵克C&C溶液質(zhì)量分?jǐn)?shù)大于0.05%時(shí)，溶液表面張力趨于穩(wěn)定。表面張力最小時(shí)，溶液質(zhì)量分?jǐn)?shù)為0.10%.由圖可以看出，相較于十二烷基苯磺酸鈉（SDBS）和十二烷基磺酸鈉，十二烷基硫酸鈉（SDS）和塵克C&C可以較大程度地降低溶液的表面張力，提高溶液對(duì)低水分無(wú)煙煤顆粒的濕潤(rùn)性。同時(shí)，考慮到塵克C&C溶液具有無(wú)腐蝕、無(wú)污染、可生物降解、不造成二次污染的特性，最終選擇質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液作為最優(yōu)表面活性溶液。

圖2不同溶劑溶液的表面張力

3.3溶液表面張力隨磁化強(qiáng)度的變化

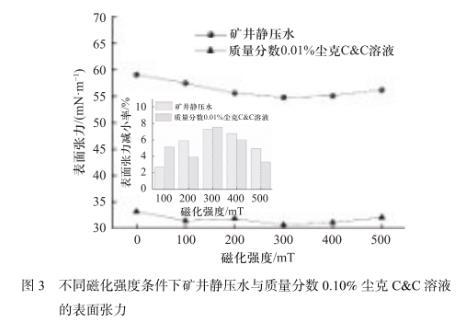

如圖3所示，磁化5 min后的礦井靜壓水和質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液表面張力會(huì)降低，最大降低幅度分別為7.28%和7.54%.最佳磁場(chǎng)強(qiáng)度均為300 mT.

圖3不同磁化強(qiáng)度條件下礦井靜壓水與質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力

無(wú)論礦井靜壓水還是質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液，隨著磁場(chǎng)強(qiáng)度的增加，其溶液表面張力先減小后增大。這是因?yàn)榇艌?chǎng)的施加可使溶液發(fā)生三方面的變化，分別是：①磁場(chǎng)可破碎水分子簇，使之成為許多小分子體，從而減弱其表面張力。②磁場(chǎng)可使溶液分子之間的氫鍵斷裂，使得溶液具有更強(qiáng)的極性，更容易與煤表面的懸鍵結(jié)合，從而濕潤(rùn)煤體。③適當(dāng)?shù)拇艌?chǎng)會(huì)使得溶液表面的親水基團(tuán)更加致密，從而增強(qiáng)溶液的濕潤(rùn)性。磁場(chǎng)強(qiáng)度的增加，使得這三方面的影響逐漸增大，表現(xiàn)為溶液的表面張力逐漸減小。然而，過(guò)度的磁化可使溶液表面的親水基團(tuán)脫落，使得溶液濕潤(rùn)性變差，表現(xiàn)為過(guò)度磁化后溶液表面張力逐漸增加。

由圖3可知，質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力為33.2 mN/m.加入質(zhì)量分?jǐn)?shù)0.10%塵克C&C試劑，使得溶液表面張力由59.1 mN/m下降到33.2 mN/m，下降幅度為43.82%.磁化強(qiáng)度為300 mT，磁化5 min的礦井靜壓水的表面張力為54.8 mN/m.最佳磁化強(qiáng)度下，礦井靜壓水的表面張力由59.1 mN/m下降到54.8 mN/m，下降幅度為7.28%.由此可知，與試劑對(duì)溶液濕潤(rùn)性的提升效果相比，磁化作用對(duì)溶液濕潤(rùn)性的提升較小。

3.4溶液表面張力隨磁化時(shí)間的變化

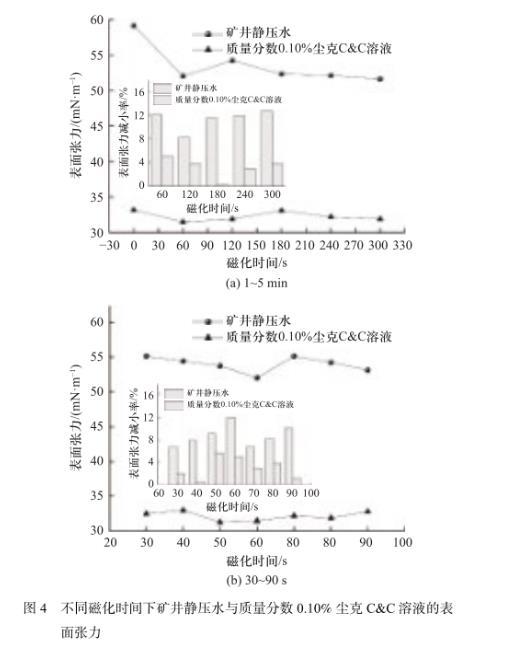

確定最優(yōu)磁化時(shí)間，對(duì)磁化裝置設(shè)計(jì)及經(jīng)過(guò)磁化裝置時(shí)的流量參數(shù)控制很重要。如圖4（a）所示，在300 mT的磁化強(qiáng)度下，磁化時(shí)間超過(guò)60 s時(shí)，礦井靜壓水和質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液表面張力逐漸趨于穩(wěn)定。磁化強(qiáng)度為300 mT，磁化時(shí)間60 s時(shí)，礦井靜壓水和質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液表面張力最小，分別為52.0，31.5 mN/m.

圖4不同磁化時(shí)間下礦井靜壓水與質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力

為了確定最優(yōu)磁化時(shí)間，分別測(cè)定了磁場(chǎng)強(qiáng)度為300 mT，磁化時(shí)間為30，40，50，60，70，80，90 s時(shí)的溶液表面張力。由圖4（b）可以看出，磁化時(shí)間在30——90 s范圍內(nèi)，礦井靜壓水的表面張力波動(dòng)性變化，磁化時(shí)間為60 s時(shí)，礦井靜壓水的表面張力最小。而質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液的表面張力在50 s時(shí)有一個(gè)明顯的拐點(diǎn)，之后表面張力趨于穩(wěn)定。拐點(diǎn)處，質(zhì)量分?jǐn)?shù)0.10%塵克C&C溶液表面張力最小。磁場(chǎng)強(qiáng)度為300 mT，質(zhì)量分?jǐn)?shù)0.10%的塵克C&C溶液的最佳磁化時(shí)間為50 s.

表面張力儀應(yīng)用：研究活性磁化水對(duì)無(wú)煙煤塵的濕潤(rùn)作用（一）

表面張力儀應(yīng)用：研究活性磁化水對(duì)無(wú)煙煤塵的濕潤(rùn)作用（二）

表面張力儀應(yīng)用：研究活性磁化水對(duì)無(wú)煙煤塵的濕潤(rùn)作用（三）
