合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> Delta-8使用新方法測試CMC，而不是表面張力測試法——方法
> 脫模劑配方中加入石油磺酸鈉，可降低液體表面張力、減少界面形成
> 覆蓋有疏水網的開放管道液體輸運穩定性研究（上）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態表面張力、金屬腐蝕性及凈洗力測定（一）
> 超低界面張力復配表面活性劑用于渤海X油田水驅后的“挖潛提采”（一）
> 表面張力在涂料中的應用及選擇
> 酚胺樹脂聚醚型破乳劑分子結構、濃度對油-水界面張力的影響——實驗部分
> 柴油機尾氣顆粒物采樣濾紙稱重設計，有效縮短微量天平的穩定時間
> 泡泡消煙原理，不同質量分數堿劑發泡液表面張力的測試結果
> 電暈對BOPP薄膜表面張力、化學結構、元素組成的影響
推薦新聞Info
?鋰電池涂布工藝缺陷與表面張力有何關系？
來源：鋰電派 瀏覽 2012 次 發布時間:2023-09-06
極片涂布一般是指將攪拌均勻的漿料均勻地涂覆在集流體上，并將漿料中的有機溶劑進行烘干的一種工藝。涂布的效果對電池容量、內阻、循環壽命以及安全性有重要影響，保證極片均勻涂布。
涂布過程中減少涂布缺陷，提高涂布質量和良品率，降低成本是涂布工藝需要研究的重要內容。其影響因素有：
基材-銅箔和鋁箔
表面張力：銅鋁箔的表面張力必須高于所涂覆的溶液的表面張力，否則溶液在基材上將很難平整地鋪展開而導致比較差的涂布質量。一個需要遵守的原則是：所要涂覆的溶液的表面張力應該比基材的低5dynes/cm，當然這只是粗略的。溶液和基材的表面張力可以通過配方的調整或者基材的表面處理來調整。對兩者的表面張力測量也應當作為一個質量控制的測試項目。

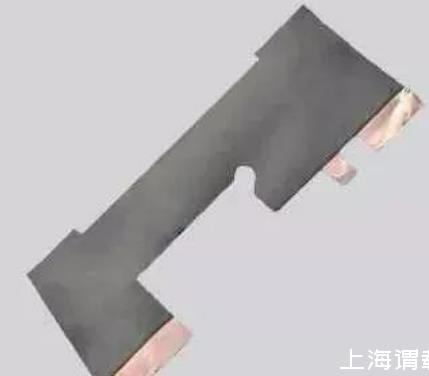

厚邊
產生厚邊的原因是漿料表面張力的驅使，使漿料向極片邊緣無涂覆處遷移，烘干后形成厚邊。

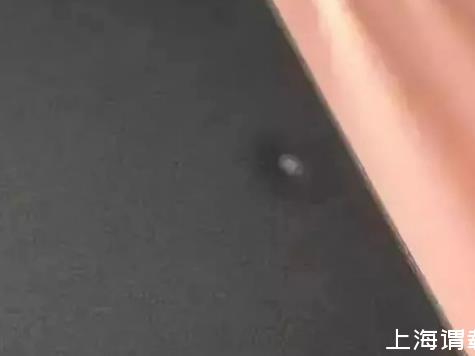

極片表面縮孔
配方：片狀石墨+SP+CMC/SBR+蒸餾水
箔材表面存在導致污染物顆粒，顆粒表面處的濕膜存在低表面張力區域，液膜向顆粒周圍發射狀遷移，形成縮孔點狀缺陷。
