摘 要

深部煤層氣開發中，煤基質表面的疏水特性導致液相流體優先占據微納米孔隙，形成毛細管力束縛，嚴重制約氣體擴散傳質。表面活性劑作為化學增產的關鍵改性劑，其分子構型與煤-液界面的適配性直接決定潤濕調控效能，但高濃度下的孔隙堵塞效應與復配體系的協同機制不明等問題制約了其工程應用。本文以鄂爾多斯盆地高鏡質組煤為研究對象，選取陽離子型（TC-2）、陰離子型（OBS）、非離子型（OP-10）、兩性離子型（CHSB）及OBS/CHSB復配體系五種表面活性劑，通過表面張力、接觸角、Zeta電位測試、掃描電子顯微鏡分析、傅里葉變換紅外光譜官能團定量表征、滲吸實驗及甲烷解吸實驗，系統揭示了表面活性劑對煤巖界面重構與甲烷滲流行為的跨尺度耦合機制。結果表明：OBS/CHSB復配體系展現出最優性能，其界面張力降至20.95 mN/m，接觸角銳減至30.764°，Zeta電位達?64.03 mV，滲吸效率達22.03%。該體系通過OBS磺酸基團的強負電性擴張雙電層與CHSB甜菜堿基團的電荷屏蔽效應協同作用，不僅大幅增強了溶液在煤基質中的滲透能力，還誘導黏土礦物水化溶蝕，促進次生溶蝕孔隙發育。紅外分析證實了不同表面活性劑的差異化吸附路徑：陽離子型通過π-π共軛優先吸附芳香結構，陰離子型通過競爭吸附提升羧基含量至18.88%，OBS/CHSB體系還重構了界面氫鍵網絡。甲烷解吸實驗中，0.5%濃度下OBS/CHSB體系解吸量達7.37 mL/g，較原煤（4.13 mL/g）提升78.5%，其核心機制為“潤濕優化削弱毛細管束縛”與“孔隙連通性增強”的協同作用。現場應用中，添加0.3%促解吸劑的壓裂井僅5天見氣，穩產氣量達6.6×10? m3/d，證實了該復配體系通過“電荷匹配-孔隙重建-傳質強化”協同機制有效克服了潤濕調控與孔隙堵塞的矛盾，為深部煤層氣高效開發提供了理論支撐與技術路徑。

一、引言

1.1 研究背景與科學問題

深部煤層氣開發面臨一項根本性的物理障礙：煤基質表面固有的疏水特性導致液相流體優先占據微納米孔隙，形成毛細管力束縛，嚴重制約了氣體擴散傳質。表面活性劑作為化學增產的關鍵改性劑，其分子構型與煤-液界面的適配性直接決定了潤濕調控的效能。

然而，當前表面活性劑增產技術在工程應用中面臨雙重制約。其一，高濃度下分子自組裝引發的孔隙堵塞效應與潤濕性改善之間存在矛盾平衡，缺乏有效的調控手段。其二，復配體系的協同作用機制尚不明確，尤其在陰離子與陽離子靜電匹配、兩性離子電荷緩沖等關鍵環節缺乏理論支撐，導致難以實現孔隙網絡的定向重構。這種理論與技術上的缺口嚴重限制了表面活性劑對高有機質煤層的適配能力。

1.2 研究現狀與不足

現有研究表明，通過降低氣-液界面張力、修飾表面電荷分布等途徑，可以實現煤基質從疏水到親水的可控轉變，進而影響甲烷解吸行為。但目前的研究主要集中在單組分表面活性劑體系的篩選與優化，特別是臨界膠束濃度、分子鏈長等參數對潤濕性優化效果的量化分析。

具體而言，當前研究存在三個方面的不足。第一，對陽離子型表面活性劑在高壓吸附下的膠束聚集效應缺乏系統評估，難以平衡潤濕改善與孔隙堵塞之間的矛盾。第二，針對陰離子和非離子表面活性劑的界面吸附機制認知仍停留在宏觀接觸角表征層面，未能深入揭示其分子構型與煤有機質骨架的化學鍵合規律。第三，復配體系的協同增效研究多集中于溶液表面張力調控，缺乏對其在孔隙網絡重構、雙電層動態演化等多尺度作用機制的系統分析，導致現有理論難以指導高變質程度、強非均質性煤儲層的化學改造實踐。

1.3 研究目標與技術路線

本文以鄂爾多斯盆地高鏡質組煤為研究對象，通過多種表征手段與甲烷解吸實驗聯用，系統揭示表面活性劑對煤巖界面重構與甲烷滲流行為的跨尺度耦合機制。研究基于表面張力、接觸角、Zeta電位測試，定量分析不同類型表面活性劑在煤-水界面的競爭吸附規律。同時，結合掃描電子顯微鏡分析、傅里葉變換紅外光譜官能團定量表征、滲吸實驗及甲烷解吸實驗，闡明表面活性劑的電荷匹配效應對煤有機質骨架的潤濕改性路徑，證實表面活性劑體系誘導次生溶蝕孔隙發育與解吸量提升的內在關聯，旨在為深部煤層氣高效開發提供理論支撐與技術路徑。

二、實驗部分

2.1 實驗材料

本研究選用的表面活性劑包括四種類型：十二烷基三甲基氯化銨（TC-2，陽離子型）、全氟壬烯氧基苯磺酸鈉（OBS，陰離子型）、十二烷基酚聚氧乙烯醚（OP-10，非離子型）、椰油酰胺丙基磺酸甜菜堿（CHSB，兩性離子型）。其中，OBS與CHSB的復配體系按照體積比1:1配制。以上試劑均為工業品。

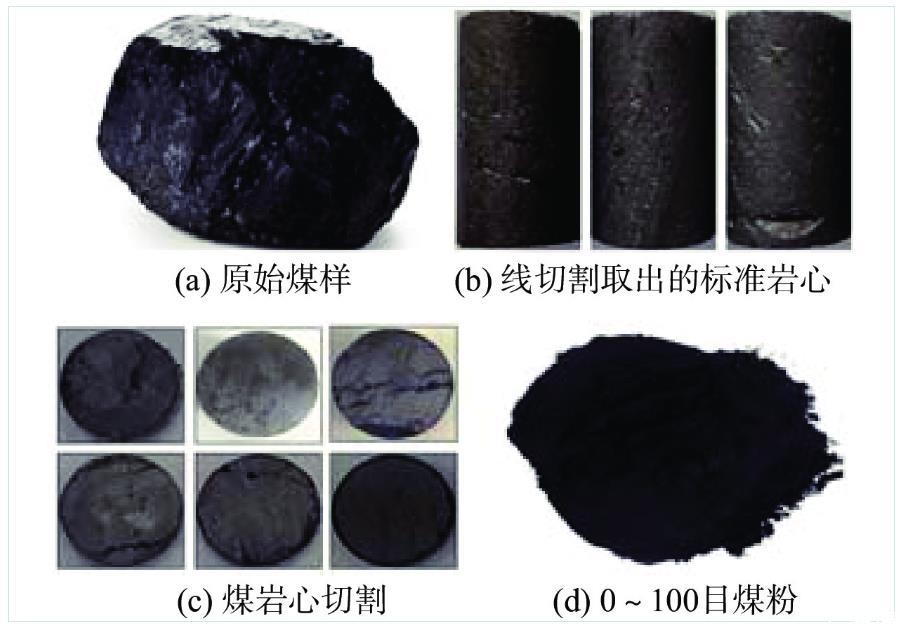

實驗所用煤巖試樣

實驗所用儀器包括：SDC-200S界面參數一體測量系統、Zata PALS 190 Plus Zeta電位分析儀、WQF-520型傅里葉紅外光譜儀、ZEISS EV0 MA15掃描電子顯微鏡、離心機以及甲烷多元氣體置換系統。

煤樣取自鄂爾多斯盆地中東部本溪組8號煤。使用線切割將煤樣加工為25 mm×50 mm的圓柱形標準巖心，再切割成5 mm薄片。剩余煤樣經粉碎后篩取80至100目顆粒。所有樣品均取自同一煤塊，薄片經2000目砂紙打磨后，于100攝氏度烘干排除水分。

煤樣的工業分析結果顯示：鏡質組反射率為1.67%，顯微組分中鏡質組占86.5%，殼質組占0.4%，惰質組占13.1%。工業分析方面，水分含量為0.24%，灰分為16.07%，揮發分為4.83%，固定碳為78.86%。

2.2 實驗方法

2.2.1 表面張力測試

將表面活性劑配制成不同質量分數的溶液，在常溫下靜置24小時。使用芬蘭Kibron公司生產的Delta-8全自動高通量表面張力儀測定不同表面活性劑溶液的表面張力。該儀器采用Du Noüy環法原理，具備高精度微量測量能力，單次測量所需樣品量僅為50至100微升，能夠在較寬的濃度范圍內快速獲取穩定的表面張力數據。

2.2.2 接觸角測試

在80攝氏度的條件下，將煤巖薄片在表面活性劑溶液中浸泡24小時。浸泡結束后取出并烘干。將試件放置在SDC-200S型接觸角測定儀上，滴定清水，在室溫25攝氏度下測定浸泡后煤樣與清水的接觸角。

2.2.3 微觀形貌分析

在打磨光滑的煤巖表面選取一定區域并標記。在80攝氏度下將煤巖在不同表面活性劑溶液中浸泡24小時。將浸泡后的片狀樣品烘干，在真空環境下進行表面噴金處理，對不同樣品進行微觀形貌觀察分析。

2.2.4 Zeta電位測試

篩選粒徑80至100目的煤樣作為試驗煤樣。將煤樣浸入不同質量分數的表面活性劑溶液中，充分攪拌后靜置10分鐘。將上述溶液進行離心，取0.5毫升上清液注入試驗樣品杯中，正確插入電極，測定煤樣Zeta電位。

2.2.5 紅外光譜實驗

將煤樣在不同表面活性劑溶液中浸泡24小時后，在80攝氏度下進行真空干燥處理。按1:200的質量比將煤樣與溴化鉀混合研磨壓片。采用傅里葉紅外光譜儀進行測試，掃描范圍為4000至400波數，分辨率為4波數，掃描32次。經基線校正后利用Origin軟件進行分峰解析，識別官能團特征峰。

2.2.6 巖心滲吸實驗

通過滲吸實驗評價表面活性劑溶液進入煤巖孔隙的能力。滲吸實驗采用的巖心尺寸為25 mm×50 mm。不同巖心的孔隙度分別為：1號巖心2.61%，2號巖心2.72%，3號巖心2.55%，4號巖心2.63%，5號巖心2.61%，平均孔隙度為2.65%。

實驗前，將巖心放入滲吸瓶中，向滲吸瓶中裝入不同類型表面活性劑溶液，滲吸瓶接口處用凡士林密封。每隔一定時間，通過滲吸瓶的刻度讀取表面活性劑溶液驅替氣體的體積，并計算相應的滲吸率。滲吸率的計算公式為：W = V / (V0 × 0.0265) × 100%，其中W為滲吸率，V為滲吸體積，V0為巖心孔隙體積。

2.2.7 甲烷解吸實驗

首先取一定量的煤粉分別進行清水及表面活性劑溶液24小時浸漬處理，浸泡后的煤粉經真空干燥后備用。將預處理樣品裝入樣品室，通過增壓單元注入超純甲烷，直到樣品室壓力達到預設壓力的1.2倍進行泄漏檢測。連接真空系統后開啟30攝氏度循環水浴，維持4小時持續脫氣凈化。隨后分階段注入設定壓力的甲烷氣體，在恒溫下監測動態吸附情況。當系統壓力在30分鐘內的波動量低于0.001兆帕時視為達到吸附平衡，系統壓力設置為2兆帕。切換至解吸模式后，通過精密流量計實時記錄甲烷釋放量，初期每2分鐘采集一次數據，后期延長至5分鐘間隔，直至解吸量基本不再變化為止，記錄最終解吸量和初始解吸速率。
