一、研究背景與問題定位

非常規(guī)油氣資源的開發(fā)已成為全球能源供給的重要組成部分。然而，在開發(fā)過程中，一個(gè)長(zhǎng)期困擾工程技術(shù)人員的難題始終存在——水鎖傷害。

所謂水鎖傷害，是指在鉆井、壓裂等作業(yè)過程中，外來工作液進(jìn)入儲(chǔ)層后，在毛細(xì)管力和滲透壓差的共同作用下，水相被滯留在孔隙介質(zhì)中，導(dǎo)致近井地帶含水飽和度急劇上升，阻礙油氣的正常運(yùn)移，最終造成儲(chǔ)層滲透率大幅下降。研究數(shù)據(jù)顯示，水鎖傷害對(duì)儲(chǔ)層基質(zhì)滲透率的損害率超過70%，這意味著如果不加以干預(yù)，儲(chǔ)層的產(chǎn)能可能損失大半。

解決水鎖傷害的核心思路并不復(fù)雜：降低氣-水界面的表面張力，同時(shí)提高巖石表面的水相接觸角，使巖石從親水性轉(zhuǎn)變?yōu)槭杷浴＿@兩項(xiàng)措施的共同目標(biāo)是降低毛細(xì)管力，讓滯留在孔隙中的水更容易被排出，從而恢復(fù)氣相滲透通道。

目前，市面上主流的解水鎖劑多為含氟化合物。這類藥劑雖然性能優(yōu)異，但存在兩個(gè)致命缺陷：一是成本高昂，二是難以在自然環(huán)境中降解，長(zhǎng)期累積會(huì)造成生態(tài)風(fēng)險(xiǎn)。因此，開發(fā)既高效又環(huán)保的解水鎖劑，已成為該領(lǐng)域的研究熱點(diǎn)。

正是在這一背景下，一項(xiàng)以天然桐油為原料的研究引起了關(guān)注。桐油是中國特有的生物質(zhì)資源，產(chǎn)量豐富、價(jià)格低廉，且具有天然的可再生性和環(huán)境友好性。研究者利用桐油合成生物基表面活性劑，再與改性納米二氧化硅復(fù)配，構(gòu)建了一套完整的復(fù)合清潔解水鎖體系。本文將對(duì)這一體系的設(shè)計(jì)思路、制備工藝和性能表現(xiàn)進(jìn)行深度分析。

二、表面張力：解水鎖的核心控制變量

在理解這套解水鎖體系之前，有必要先厘清一個(gè)關(guān)鍵物理量——表面張力。

表面張力是液體表面分子受到的內(nèi)向拉力所產(chǎn)生的收縮趨勢(shì)。在儲(chǔ)層孔隙中，氣-水界面的表面張力直接決定了毛細(xì)管力的大小。毛細(xì)管力的計(jì)算公式可以簡(jiǎn)化為：Pc = 2σcosθ/r，其中σ代表表面張力，θ代表接觸角，r代表毛細(xì)管半徑。從這個(gè)公式可以清晰看出，降低表面張力σ和增大接觸角θ，都能有效降低毛細(xì)管力Pc。毛細(xì)管力越小，水相就越容易被驅(qū)替出來。

因此，任何解水鎖技術(shù)的核心目標(biāo)都可以歸結(jié)為兩點(diǎn)：第一，找到能夠有效降低表面張力的表面活性劑；第二，找到能夠改變巖石表面潤(rùn)濕性、增大接觸角的疏水材料。兩者缺一不可。

三、生物基表面活性劑TMES的制備與表征

3.1 合成路線

研究者以天然桐油為原料，通過三步化學(xué)反應(yīng)合成了生物基表面活性劑TMES。

第一步是酯交換反應(yīng)。將桐油加熱至60℃，加入氫氧化鈉甲醇溶液（醇油比為8:1，氫氧化鈉質(zhì)量分?jǐn)?shù)為1%），在每分鐘600轉(zhuǎn)的條件下連續(xù)攪拌1小時(shí)。反應(yīng)結(jié)束后靜置5小時(shí)分層，上層為桐油甲酯，下層為甲醇、水和甘油的混合液。將上層液體用熱水洗滌、無水硫酸鈉干燥，得到純凈的桐油甲酯。

第二步是磺化反應(yīng)。在冰浴條件下，將5.26克氯磺酸加入30毫升吡啶中攪拌均勻，然后與桐油甲酯混合，攪拌30分鐘后加熱至60℃，直至溶液澄清。

第三步是中和反應(yīng)。向反應(yīng)混合物中加入碳酸鈉和碳酸氫鈉的飽和溶液進(jìn)行中和。之后用正丁醇提取未反應(yīng)組分，分離底層物質(zhì)，加熱至120℃去除水和吡啶，再用石油醚去除有機(jī)雜質(zhì)，干燥研磨后得到最終產(chǎn)物TMES。

3.2 結(jié)構(gòu)確認(rèn)

紅外光譜分析顯示，TMES在2920cm?1和2850cm?1處出現(xiàn)亞甲基和甲基的伸縮振動(dòng)峰，1730cm?1處出現(xiàn)酯羰基的伸縮振動(dòng)峰，1620cm?1處出現(xiàn)烯烴碳碳雙鍵的特征峰，1120cm?1處出現(xiàn)碳氧單鍵的伸縮振動(dòng)峰。最關(guān)鍵的是，在1230cm?1、814cm?1和725cm?1處檢測(cè)到了磺酸鹽基團(tuán)的吸收峰。這些特征峰的組合表明，合成產(chǎn)物確認(rèn)為甲酯磺酸鹽類表面活性劑。

3.3 熱穩(wěn)定性分析

熱重分析結(jié)果顯示，TMES的熱分解過程分為三個(gè)階段。第一階段（40~130℃）質(zhì)量損失約19%，主要來自水分蒸發(fā)。第二階段（130~225℃）質(zhì)量損失增至35%，表面活性劑開始熱分解。第三階段在300℃左右質(zhì)量損失約45%，對(duì)應(yīng)烷基鏈的復(fù)雜分解。

常規(guī)儲(chǔ)層溫度一般不高于120℃，在這個(gè)溫度范圍內(nèi)，TMES的質(zhì)量損失主要來自水分，表面活性劑本身的結(jié)構(gòu)保持完整。這說明TMES在實(shí)際儲(chǔ)層條件下具有良好的熱穩(wěn)定性，能夠滿足現(xiàn)場(chǎng)應(yīng)用需求。

3.4 表面活性測(cè)試

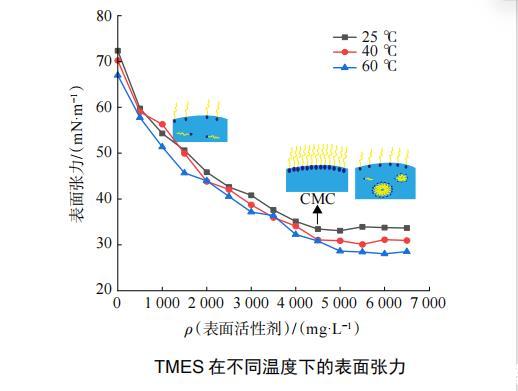

表面張力測(cè)試是衡量表面活性劑性能的核心指標(biāo)。實(shí)驗(yàn)結(jié)果顯示，TMES溶液的表面張力與其質(zhì)量濃度呈負(fù)相關(guān)。隨著濃度增加，表面活性劑分子在空氣-水界面吸附增強(qiáng)，表面張力持續(xù)下降。當(dāng)濃度達(dá)到臨界膠束濃度（CMC）4500~5000mg/L時(shí)，表面張力降至最低值。

值得注意的是，表面張力的最低值隨溫度升高而進(jìn)一步降低：25℃時(shí)為33.45mN/m，40℃時(shí)為31.09mN/m，60℃時(shí)降至28.64mN/m。這是因?yàn)闇囟壬呒觿×朔肿拥臒徇\(yùn)動(dòng)，有利于表面活性劑分子在界面上的排列。

此外，TMES屬于陰離子表面活性劑，其CMC值在不同溫度下差異不大。這是因?yàn)殡x子型表面活性劑的膠束形成受電荷排斥力的主導(dǎo)，而電荷效應(yīng)對(duì)溫度變化不敏感。

與其他常見表面活性劑相比，TMES的表現(xiàn)同樣不俗。在常溫下，十二烷基硫酸鈉（SDS）的表面張力為29.56mN/m，十二烷基苯磺酸鈉（SDBS）為34.79mN/m，聚丙二醇（PPG）為36.58mN/m，二癸基二甲基氯化銨（DDBAC）為48.72mN/m。TMES的33.45mN/m處于中等水平，但考慮到其來源于天然桐油、具有環(huán)保優(yōu)勢(shì)，這一性能已經(jīng)相當(dāng)可觀。
