合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 為什么鋼針會漂浮在水面上？
> 便攜式自動表面張力儀主要技術特征
> pH、溫度、鹽度、碳源對 解烴菌BD-2產生物表面活性劑的影響——討論、結論
> 基于表面張力儀等研究常用農藥和表面活性劑在辣椒葉面的潤濕能力——材料與方法
> 聯結基對磺酸鹽型雙子表面活性劑界面行為及泡沫穩定性的作用機制（一）
> 高沸點表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響（上）
> 炔屬二醇表面活性劑對環氧灌漿材料漿液性能、灌體的滲透性影響（一）
> ?液層模型：微重力條件下界面張力梯度驅動對流基本流動規律【研究成果】
> DHSO、AGE、TMHC構建陽離子有機硅表面活性劑DAT防水鎖性能（二）
> 基于界面張力儀和電位儀分析SPF減水劑結構-性能關系（二）
推薦新聞Info
-
> 兼具高耐鹽性與高表面活性：一種雙陰非表面活性劑的制備與表征
> 雙醚鍵合型陰非離子表面活性劑的合成優化、結構表征與構效關系
> ?界面擴張黏彈性與驅油機理研究進展
> ?蛋白質聚集與表面張力：界面行為、聚集機制及測量技術前沿
> 動態光散射法（DLS）在臨界膠束濃度（CMC）測定中的原理、應用與最新進展
> 溶液吸附作用與表面張力測定：從理論到實踐的完整指南
> 面向水基農藥制劑的新型表面活性劑TPGS-X-M動靜態表面張力及性能研究
> 表面活性劑TPGS-X-M的合成及表面張力測試
> 用于水基性農藥制劑的新型綠色表面活性劑合成路徑及表面張力測定
> ?超微量天平在藥物研發中的應用：精確稱量活性成分與標準品
面向水基農藥制劑的新型表面活性劑TPGS-X-M動靜態表面張力及性能研究
來源：農藥學學報 瀏覽 91 次 發布時間:2026-05-26
2 結果與分析
2.1 表面活性劑TPGS-X-M的靜態表面張力
通過不同表面活性劑水溶液的靜態表面張力曲線 (圖1)，可以得到表面活性劑的cmc和γCMC (臨界表面張力)。從表2數據可以看出，TPGS-750-M的γCMC最小，TPGS-1900-M的γCMC最大，但兩者差值僅為3.766 mN/m。表面活性劑的cmc值約為5.00 g/L，因此在使用時用量應大于5.00 g/L。

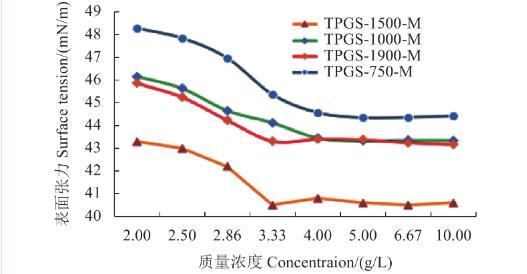

圖 1 不同表面活性劑在水溶液中的表面張力 (25 ℃)
表 2 不同表面活性劑的cmc和γCMC值 (25 ℃)
|
表面活性劑 Surfactant |
臨界膠束濃度 Critical micelle concentration, cmc/(g/L) |
臨界表面張力 Critical surface tension, γCMC/(mN/m) |
|---|---|---|
| TPGS-750-M | 3.33 | 40.578 |
| TPGS-1000-M | 3.33 | 43.316 |
| TPGS-1500-M | 4.00 | 43.456 |
| TPGS-1900-M | 5.00 | 44.344 |
2.2 表面活性劑TPGS-X-M的動態表面張力
動態表面張力 (DST) 是指表面活性劑在達到平衡吸附前某一時刻的表面張力，表示表面活性劑分子在氣液界面的吸附速度，一般分為誘導區、快速下降區、介平衡區和平衡區4個階段。通過圖2可以看出，表面活性劑的動態表面張力曲線的下降趨勢與FS3000類似，其中TPGS-1000-M、TPGS-1500-M和TPGS-1900-M在1 249.3 ms時的動態表面張力下降的趨勢較商品化分散劑FS3000更大，因此與FS3000相比，新合成的表面活性劑更具一定優勢。

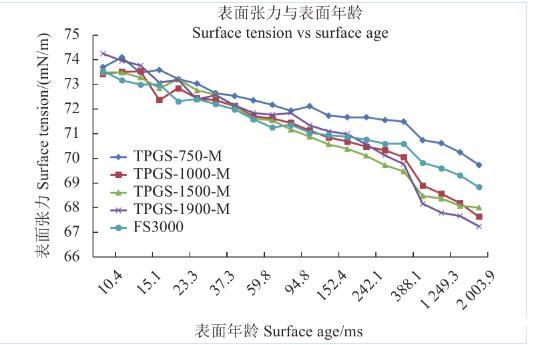

圖 2 不同表面活性劑稀釋10 000倍時的動態表面張力
2.3 20%乙螨唑懸浮劑的性能參數
通過靜態表面張力測試結果可知：TPGS-750-M具有最低的cmc值，但與其他表面活性劑相比差值不大；TPGS-750-M和TPGS-1000-M的水溶性較差，40 ℃下貯存24 h才可以完全溶解，而TPGS-1500-M和TPGS-1900-M在水溶液中40 ℃下15min即可完全溶解，因此選擇TPGS-1500-M和TPGS-1900-M進行劑型配方試驗。
采用TPGS-1500-M和TPGS-1900-M制備的20%乙螨唑懸浮劑經冷凍、熱貯后，不析水、不分層、流動性良好，懸浮率和有效成分含量合格 (表3)，與采用FS3000為分散劑制備的懸浮劑的粒徑、懸浮率、有效成分含量、分散性、熱貯穩定性以及低溫穩定性相當，因此，新型表面活性劑TPGS-1500-M、TPGS-1900-M有望作為懸浮制劑的分散劑使用。
表 3 不同劑型配方的理化參數
|
理化參數 Physical and chemical parameters |
配方1 Formula 1 |
配方2 Formula 2 |
配方3 Formula 3 |
|---|---|---|---|
| 粒徑 Particle size/μm |
D10: 0.657 D50: 1.369 D90: 3.266 |
D10: 0.643 D50: 1.382 D90: 3.268 |
D10: 0.658 D50: 1.347 D90: 3.246 |
| 懸浮率 Suspension rate/% | 99 | 99 | 99 |
| 有效成分含量 Active ingredient content/% | 19.98 | 20.01 | 19.99 |
| 分散性 Suspensibility | 良 Good | 良 Good | 良 Good |
| 熱貯穩定性 Thermal storage stability | 良 Good | 良 Good | 良 Good |
| 低溫穩定性 Low temperature stability | 良 Good | 良 Good | 良 Good |
3 結論
本文使用DL-α-生育酚為中間體經兩步酯化反應合成得到了4種新型非離子表面活性劑，通過核磁共振譜和紅外光譜確定了其結構，測定了其cmc和動態表面張力，并以其為分散劑制備了20%乙螨唑懸浮劑，測試部分理化性質指標。靜態表面張力測試結果表明，EO鏈的長度對cmc值的影響不大，在0.5%左右；動態表面張力測試結果顯示，合成的表面活性劑動態表面張力下降的趨勢較FS3000更大，有一定的優勢。通過對20%乙螨唑懸浮制劑的粒徑、懸浮率、有效成分含量、分散性、熱貯穩定性以及低溫穩定性分析結果表明，合成的表面活性劑TPGS-1500-M和TPGS-1900-M與FS3000具有類似的作用，有望作為分散劑使用。與傳統表面活性劑相比，制備TPGS-1500-M和TPGS-1900-M所需的原料DL-α-生育酚是天然產品維生素E的水解產物，存在非顯著的水生毒性、良好的環境友好性和生物相容性的潛能，在水基性農藥制劑中具有進一步研究的價值。
