合作客戶/
拜耳公司 |
同濟大學 |
聯(lián)合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 碳微球及氨基化碳納米管組裝單元的有序LB膜制備與性能研究
> 太陽電池污染效應試驗，微量天平在其中起到什么作用
> 毛細現(xiàn)象：表面張力和接觸角兩者有什么關(guān)系？
> 不同類型的堿、pH值對孤東油田原油界面張力的影響（下）
> 全自動表面張力儀在鉛鋅礦懸浮液霧化效率分析中的應用（二）
> 鏡子起霧與液體表面張力測量實驗研究（一）
> 干細胞誘導的人小腸上皮模型用于藥物吸收的體外研究
> 仲醇聚氧乙烯醚硫酸鹽平衡和動態(tài)表面張力及應用性能研究（二）
> 表面張力為35.5 mN m?1可提高水凝膠涂層仿生水下非粘著超疏油性能
> 高鐵/汽車用T700級碳纖維環(huán)氧樹脂的黏度表面張力、微觀浸潤性研究
推薦新聞Info
-
> ?超微量天平在藥物研發(fā)中的應用：精確稱量活性成分與標準品
> 超微量天平工作原理，如何為藥物研發(fā)實驗室選擇超微量天平？
> 醇醚硫酸鹽泡排劑的耐溫耐鹽性能及分子機理研究
> 利用表/界面張力儀評價醇醚硫酸鹽耐凝析油泡沫排液性能
> mRNA疫苗開發(fā)關(guān)鍵：脂質(zhì)納米粒（LNP）表面張力精準調(diào)控方案
> PAAS/CA/SSD雙網(wǎng)絡水凝膠制備及表面張力調(diào)控研究（三）
> PAAS/CA/SSD雙網(wǎng)絡水凝膠制備及表面張力調(diào)控研究（二）
> PAAS/CA/SSD雙網(wǎng)絡水凝膠制備及表面張力調(diào)控研究（一）
> 從無序到有序：雙乳液模板如何重塑中空材料合成與電池未來
> 微乳液：以超低界面張力撬動老油田殘余油的核心技術(shù)
羥基氨基改性硅油的合成、表面張力儀測試及其在炭纖維原絲油劑中的應用（三）
來源：新型炭材料 瀏覽 390 次 發(fā)布時間:2026-03-30

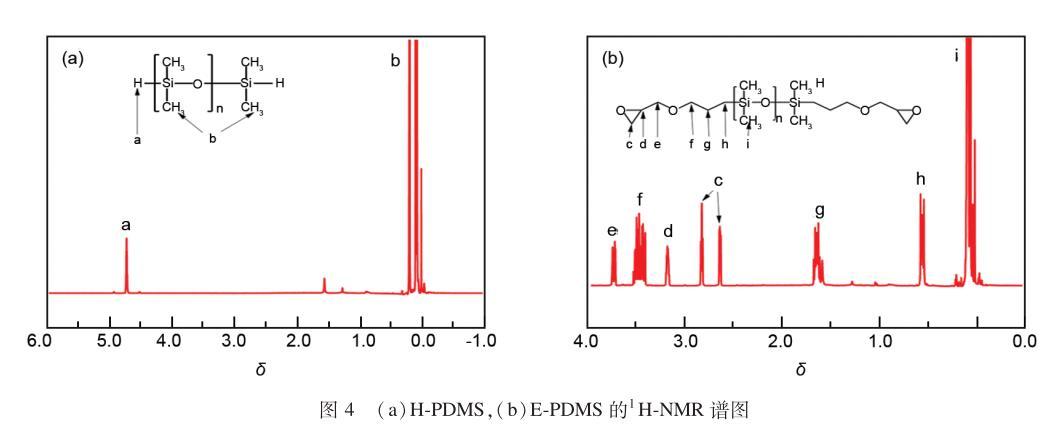

利用1H-NMR對H-PDMS和E-PDMS的形成進行結(jié)構(gòu)表征，如圖4(a)所示，a處的位移(4.57)歸屬為Si-H上的氫，b處的位移(0.08)歸屬為Si-CH3上的氫，證明了H-PDMS已經(jīng)合成。如圖4(b)所示，c、d處的位移(2.61~2.80、3.15)分別歸屬為環(huán)氧基團上的氫，e、f處的位移(3.70、3.36)分別歸屬為醚鍵兩端的氫，g、h處的位移(1.62、0.57)歸屬為—CH2—上的氫，i處的位移(0.08)歸屬于Si-CH3上的氫，證明了E-PDMS已經(jīng)合成。
圖4 (a)H-PDMS 和 (b)E-PDMS 的 1H-NMR 譜圖
為了考察合成的自乳化P-OA乳液的存儲穩(wěn)定性，對其進行了放置實驗，結(jié)果表明，在室溫儲存12個月以上，兩種油劑均沒有沉淀產(chǎn)生，表明P-OA的儲存穩(wěn)定性可以滿足存儲周期。

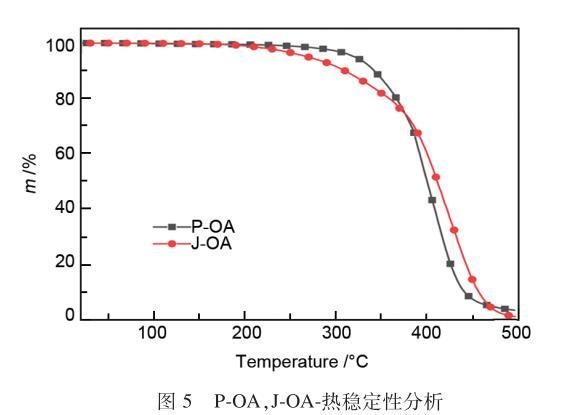

纖維上油后需要進行預氧化和炭化，因此要求油劑具有適中的耐熱性，在200~300℃預氧化過程中不分解，不揮發(fā)，以保持纖維不黏連和并絲，但在300~800℃低溫炭化過程中迅速氣化，完全分解，盡量降低炭纖維灰分含量。圖5為P-OA與J-OA的熱穩(wěn)定性曲線。油劑分解20%時，P-OA的分解溫度比J-OA高，油劑分解25%時兩條曲線相交，分解溫度為378℃。結(jié)果表明，P-OA的耐熱穩(wěn)定性在300℃較J-OA高，滿足炭纖維原絲炭化生產(chǎn)要求。
圖5 P-OA 和 J-OA 的熱穩(wěn)定性
在聚丙烯腈濕紡生產(chǎn)線上，同時采用P-OA與J-OA對PAN原絲上油，觀察上油后P-PAN原絲運行穩(wěn)定性。在5km原絲收卷過程中，P-PAN纖維運行平穩(wěn)，無毛絲、斷絲與粘輥等情況出現(xiàn)。

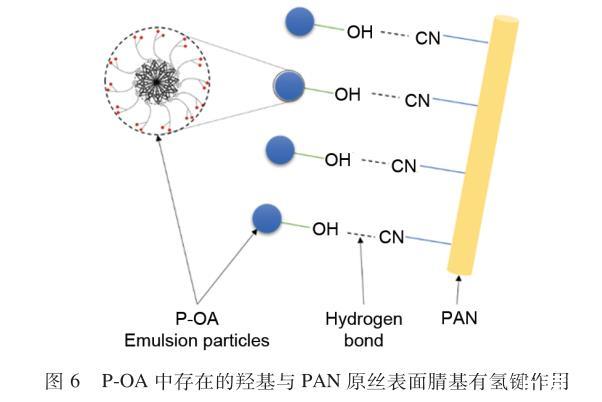

在炭纖維生產(chǎn)過程中油劑是減少表面缺陷的有效措施。本文設計合成的HA-PDMS，分子兩端有3個羥基，容易與PAN原絲表面腈基(-CN)形成氫鍵(圖6)，有利于增加PAN原絲集束性。對P-PAN和J-PAN的性能進行了測試，由表2可知，P-PAN強度較J-PAN提高4.6%，斷裂伸長率、纖度、模量、抗摩擦系數(shù)以及變異系數(shù)與J-PAN相當。
圖6 PAN纖維與HA-PDMS之間的氫鍵作用
表2 P-PAN，J-PAN的纖維性能
| Sample | P-PAN | J-PAN |
| Denier/dtex | 1.27 | 1.29 |
| Denier CV/% | 6.02 | 11.86 |
| Elongation/% | 13.05 | 12.80 |
| Elongation CV/% | 2.72 | 5.45 |
| Strength/cN·dtex-1 | 6.25 | 5.86 |
| Strength CV/% | 3.29 | 3.60 |
| Modulus/cN·dtex-1 | 118.20 | 115.34 |
| Modulus CV/% | 2.99 | 4.64 |
| Oil content/% | 0.94 | 1.70 |
| Frictional wear | 0.24 | 0.22 |
在相同炭化條件下對PAN原絲P-PAN和J-PAN進行炭化和上漿處理。表3為P-PAN與J-PAN經(jīng)過炭化工藝后炭纖維的性能測試。對比數(shù)據(jù)可發(fā)現(xiàn)，采用P-OA上油可以提高炭纖維的拉伸強度37.74%、拉伸模量16%，同時毛羽量減小43.84%。
表3 P-CF，J-CF的纖維性能| Sample | P-CF | J-CF |
| Strength/GPa | 4.27 | 3.89 |
| Strength CV/% | 3.43 | 5.07 |
| Modulus/ GPa | 233.00 | 242.00 |
| Modulus CV/% | 1.61 | 1.86 |
| Elongation/% | 1.83 | 1.60 |
| Elongation CV/% | 4.23 | 4.87 |
| Volume density/g·cm-3 | 1.75 | 1.77 |
| Linear density/g·km | 830.00 | 863.20 |
| Carbon content/% | 94.78 | 92.51 |
| Ash content/% | 0.12 | 0.31 |
| Hairiness/mg·m-1 | 0.41 | 0.73 |
| Frictional wear | 0.22 | 0.22 |
4 結(jié)論
通過三步法合成了具有自乳化特點的HA-PDMS，與商業(yè)化環(huán)氧改性硅油復配得到聚丙烯腈基炭纖維原絲油劑(P-OA)。結(jié)果表明，P-OA油劑乳液粒徑為167nm，表面張力較J-OA降低，初始分解溫度約為250℃，高于J-OA的210℃，室溫儲存穩(wěn)定好。使用P-OA和J-OA分別在PAN原絲生產(chǎn)線上進行上油制備了P-PAN和J-PAN，炭化制備兩種炭纖維P-CF和J-CF，采用摩擦系數(shù)儀、毛羽量測試儀、纖維強力儀對PAN原絲和炭纖維進行測試表征。上油后P-PAN單絲拉伸強度較J-PAN提高5%；炭化后P-CF較J-CF拉伸強度提高38%、拉伸模量提高16%、毛羽量減小44%，其它性能指標均與J-CF處于同一水平，為炭纖維原絲油劑的研發(fā)提供了新的思路。
