1 數值計算方法

濕顆粒碰撞過程的直接數值模擬通過流體體積模型（volume of fluid，VOF）模型追蹤氣液界面，連續表面張力模型（continuum surface force，CSF）模型計算界面的表面張力，兩者共同作用，控制液膜的形變過程。顆粒運動則采用六自由度模型（six degrees of freedom，6 DOF）結合重疊網格技術進行描述，為了模擬顆粒的反彈運動并提取分析數據，本文開發并應用了用戶自定義函數。

1.1 VOF模型

采用VOF模型來模擬氣液兩相流體的流動問題，通過求解體積分?jǐn)?shù)的對流方程實現相界面的瞬態追蹤。在VOF模型中，通過跟蹤不同相的體積分?jǐn)?shù)來描述不同相的位置和界面形狀[式(1)]。

?α?t+??(αu)=0(1)

式中，α為液體的體積分?jǐn)?shù)，%，α=1處的網格充滿液體，α=0處的網格充滿氣體，0<α<1的網格區域含有自由面；t為時間，s；u為流體的速度矢量，m/s；?為梯度算子。

假設流體為不可壓縮流體，且氣液兩相的密度保持不變，涉及質量與動量守恒。

連續性方程為式(2)。

??u=0(2)

動量方程為式(3)。

?(ρu)?t+u??(ρu)=-?p+??[μ?(?u+?uT)]+g+FSV(3)

式中，ρ為流體的局部平均密度，kg/m3；p為流體的壓力，Pa；μ為動力黏度，Pa·s；g為流體自身重力，N；FSV為表面張力的等價體積力，N。

局部平均密度ρ和動力黏度μ表達式為式(4)和式(5)。

ρ=αρl+(1-α)ρg(4)

μ=αμl+(1-α)μg(5)

式中，下角標l為液體相；下角標g為氣體相。

1.2 連續表面張力模型

連續表面張力模型能夠?qū)⒁后w界面上的力轉換為周?chē)捏w積內連續分布的力，被廣泛應用于液滴流動模擬中。界面處表面張力可以表示為式(6)。

Fsf=σκ?φ(6)

式中，F(xiàn)sf為表面張力，N；σ為表面張力系數；?φ為界面切向的梯度算子；κ為表面曲率。

界面處的單位法向量計算如式(7)、式(8)。

n=-?φ|?φ|(7)

n=nwcosθ+twcosθ(8)

式中，θ為氣-液界面在壁面處的接觸角，(°)；nw和tw分別為與壁面法向和切向的單位向量。得到界面的曲率為式(9)。

κ=???φ|?φ|(9)

1.3 顆粒運動模型

控制顆粒運動位移的方程為式(10)。

dupdt=1mpFp+Fv+Fsf+Fg(10)

式中，F(xiàn)p為壓差阻力，N；Fv為黏性阻力，N；Fg為重力，N；mp為顆粒質量，kg；up為顆粒速度，m/s。

為進一步分析濕顆粒碰撞過程中的能量損失，可以將其分為以下四部分：壓差阻力引起的能量損失比Ep、黏性阻力引起的能量損失比Ev、由濕顆粒間非完全彈性碰撞引起的能量損失比Ec、由表面張力引起的動能耗損比Esf。并將顆粒1剛接觸液膜時刻的初始動能定義為E0。計算見式(11)~式(13)。

Ep=(∫h0htFpdh+∫hthmFpdh)/E0Fp=-∫Spiz?ndS(11)

Ev=(∫h0htFvdh+∫hthmFvdh)/E0Fv=μ∫S?uz?ndS(12)

Ec=(12mut2-12mus2)/E0(13)

式中，h0為顆粒1接觸液膜時質心高度，μm；ht為顆粒1與顆粒2碰撞時質心高度，μm；hm為顆粒1碰撞后反彈到最高點的質心高度，μm；ut為顆粒1碰撞前的速度，m/s；us為顆粒1碰撞后的速度，m/s。

1.4 重疊網格

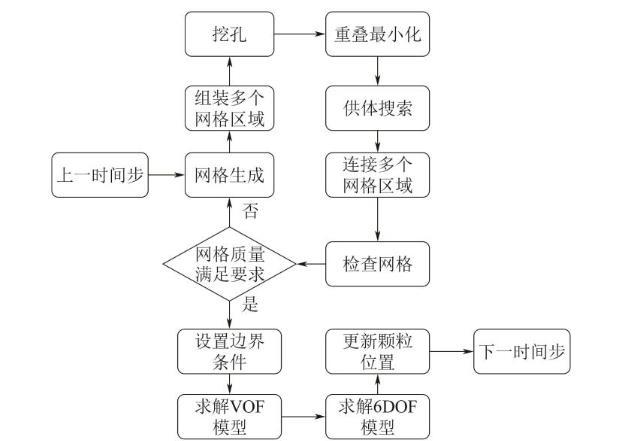

本文使用的重疊網格方法廣泛應用于模擬移動網格的邊界運動問題。重疊網格技術的工作原理包括挖孔、重疊最小化和供體搜索。首先，生成互不約束的背景網格和重疊網格，滿足N-S求解器的三階離散化。在求解的迭代過程中，流場數據通過內嵌邊界進行傳輸。其次，確定執行各自職責的單元，包括挖孔單元、重疊邊界單元（接收單元）和計算單元（供體單元）。挖孔單元是指通過挖掘操作丟棄的一些煩瑣單元。重疊邊界單元主要圍繞挖孔單元，并被視為每個重疊網格中的邊界。重疊邊界單元與計算單元之間的關系通過插值確定。具體實現流程如圖1所示。

圖1   重疊網格計算求解流程
