合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡(二)
> 高溫熔鹽體系水分子 - 離子配位作用對界面張力影響規(guī)律
> 雙內(nèi)凹結(jié)構(gòu)表面可實(shí)現(xiàn)對低表面張力液體的穩(wěn)固超排斥
> 復(fù)合劑對不同基礎(chǔ)油界面張力的影響差異
> 多功能膜材研發(fā):界面張力已成為整套工藝鏈協(xié)同下動態(tài)演化的核心控制點(diǎn)
> 陶瓷墨水的組成、制備及性能特點(diǎn)
> JMP軟件定制熟化環(huán)境的濕度對光伏背板耐候?qū)颖砻鎻埩τ绊懀ㄒ唬?/a>
> 表面張力調(diào)控在生物質(zhì)炭在電弧爐泡沫渣技術(shù)中的核心作用
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——顆粒在單層膜上的阻力系數(shù)
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——摘要、引言
推薦新聞Info
-
> 界面張力對乳液聚合物驅(qū)提高采收率效果影響分析
> 乳液聚合物降低油水界面張力驅(qū)油機(jī)理數(shù)值模擬研究
> “柔性支撐”與“表面張力輔助”的雙重保障機(jī)制,攻克GaN薄膜剝離難題
> 柔性支撐與表面張力協(xié)同:一種顛覆性的GaN薄膜高速剝離技術(shù)
> 界面張力在矩形波電場液滴聚并中的阻礙與促進(jìn)作用
> 矩形波電場下液滴聚并過程中界面張力的雙重角色
> 二維單液膜雙氣液界面表面張力模型構(gòu)建及MPS數(shù)值模擬研究
> 表面張力與黏性對單液膜氣泡變形、聚并及連接過程影響的數(shù)值研究
> 從臨界表面張力和臨界膠束濃度角度分析藥液潤濕障礙
> 常規(guī)殺蟲劑藥液表面張力及臨界膠束濃度對葉面潤濕性的影響
基于最大氣泡壓力方法測量液態(tài)鋰錫合金表面張力
來源:材料導(dǎo)報(bào) 瀏覽 992 次 發(fā)布時(shí)間:2025-12-15
摘要:液態(tài)鋰錫合金是很有前景的能源堆液態(tài)包層氚增殖劑材料。為了對液態(tài)鋰錫合金的設(shè)計(jì)、制備、純化與輸運(yùn)技術(shù)提供理論支持,從表面張力基于波動性理論的方程出發(fā),采用Gibbs方法初步建立了液態(tài)鋰錫合金的表面張力方程,并開展了影響表面張力因素的計(jì)算。結(jié)果表明,液態(tài)鋰錫的表面張力隨合金溫度的升高而降低;在稀溶液中添加表面張力較高的溶質(zhì)Sn對合金的表面張力影響有限;可采用最大氣泡壓力方法測量液態(tài)鋰錫的表面張力。
核能是公認(rèn)現(xiàn)實(shí)可行的、可大規(guī)模替代常規(guī)能源的清潔能源。聚變堆或聚變_裂變混合堆液態(tài)金屬包層因其固有特性和優(yōu)勢,在國際上被普遍認(rèn)為是未來電站最具發(fā)展?jié)摿Φ陌鼘釉O(shè)計(jì)方案之一。作為包層氚增殖劑和冷卻劑的鋰錫合金與鋰鉛合金一樣,具有廣闊的發(fā)展前景,其制備、純化、質(zhì)量輸運(yùn)等工藝難題正逐步得到重視。液態(tài)金屬的表面張力不僅是認(rèn)識和理解冶煉過程最基本的物理量之一,而且是氣體吸收、氣泡形核、雜質(zhì)生長等界面現(xiàn)象的控制因素。目前對液態(tài)金屬表面張力的研究多集中于金屬單質(zhì),合金的表面或界面行為在理論或?qū)嶒?yàn)上都相當(dāng)不足,主要是由于精確確定表面張力十分困難[2]。針對液態(tài)鋰錫合金這種新型的核材料,從基礎(chǔ)研究方面看,目前還沒有一種實(shí)驗(yàn)方法能確定液體界面的結(jié)構(gòu),即兩個(gè)相之間過渡區(qū)域的結(jié)構(gòu),因此需要有一些假設(shè)或模型來滿足表面張力理論的研究。
本研究從表面張力的基于波動性理論的方程出發(fā),利用半經(jīng)驗(yàn)和經(jīng)驗(yàn)方程推廣至液態(tài)二元合金體系,采用Gibbs方法初步建立了液態(tài)鋰錫合金的表面張力方程,并開展了影響表面張力因素的計(jì)算,提出了實(shí)驗(yàn)測量液態(tài)鋰錫合金表面張力的初步設(shè)計(jì),期望為今后高純鋰錫合金的設(shè)計(jì)、制備、純化與輸運(yùn)工藝提供理論參考。
1理論推導(dǎo)
在一元系統(tǒng)中,兩個(gè)不同的體積相——液相和氣相共存提供了一個(gè)平直的氣一液界面,在此界面上存在一個(gè)非均勻平衡相,又稱為過渡區(qū)或界面區(qū),描述這種過渡區(qū)最基本的物理量是數(shù)密度或分布函數(shù)。根據(jù)統(tǒng)計(jì)學(xué)密度波動理論,表面張力y可以表示為兩項(xiàng)之和:
2結(jié)果與討論
2.1合金熔融溫度對表面張力的影響

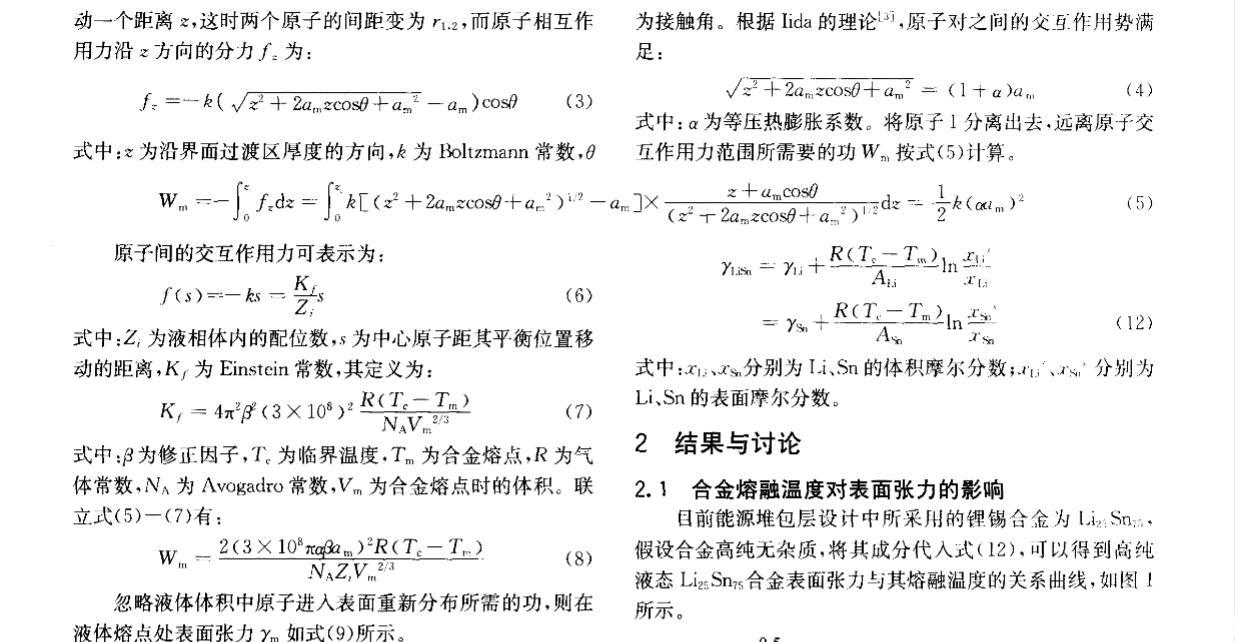

目前能源堆包層設(shè)計(jì)中所采用的鋰錫合金為1 Sn,假設(shè)合金高純無雜質(zhì),將其成分代入式(12),可以得到高純液態(tài)LiSn合金表面張力與其熔融溫度的關(guān)系曲線,如圖l所示。
圖1高純液態(tài)Li:Sn7合金表面張力與溫度的關(guān)系
由圖l可以看出,隨著合金熔融溫度的升高,其表面張力下降,且理想的Li Sn;的表面張力與熔點(diǎn)溫度呈線性關(guān)系,這是因?yàn)殡S著溫度的升高,原子熱運(yùn)動加劇,振幅變大,表面質(zhì)點(diǎn)的受力不對稱性減弱,因而表面張力下降。當(dāng)熔融溫度升高到臨界溫度時(shí),氣一液兩相界面消失,表面張力為零。
2.2溶質(zhì)元素對表面張力的影響
從圖1可以看出,液態(tài)鋰錫合金表面張力剛好介于純li和純Sn之間。這是因?yàn)槿苜|(zhì)元素對表面張力的影響分為兩類,一是使表面張力降低的表面活性元素Ii,具有正吸附作用;二是使表面張力提高的非表面活性元素Sn,具有負(fù)吸附作用。無論是Ii中加Sn,還是Sn中加Ii,表面張力的改變都是因?yàn)槿垠w表面層質(zhì)點(diǎn)的力場分布不對稱性程度的改變,如圖2所示。
從圖2可以看出,當(dāng)Sn在合金中的含量較小時(shí),合金的表面張力變化明顯,而當(dāng)Sn含量較高時(shí),sn含量的增加對合金的表面張力影響不大。這與文獻(xiàn)Es]中合金化對表面張力影響的判斷規(guī)則一致,即液態(tài)金屬中大部分具有高表面活性的元素在液態(tài)金屬中具有很小的溶解度,在稀溶液中添加表面張力大的溶質(zhì)對合金的表面張力影響有限。

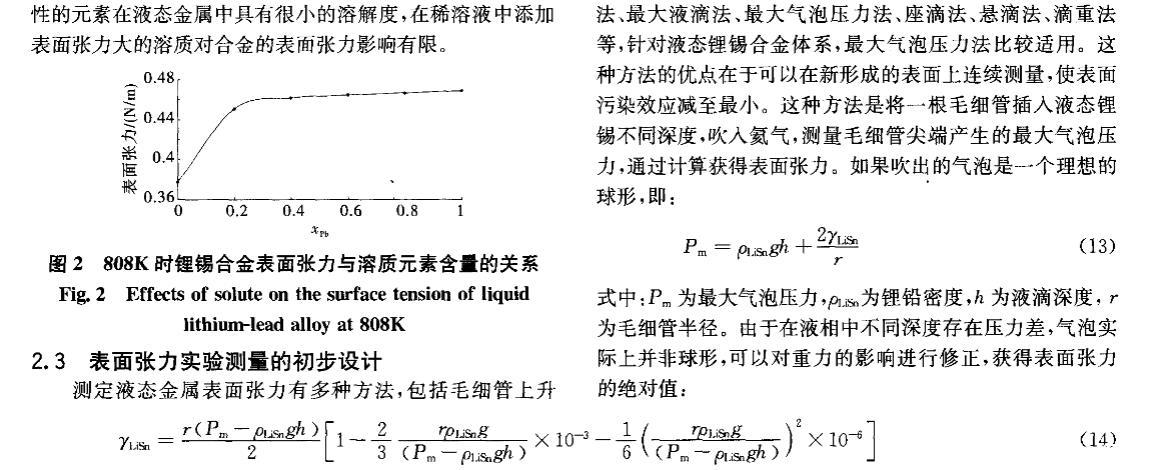

圖2 808K時(shí)鋰錫合金表面張力與溶質(zhì)元素含量的關(guān)系
2.3表面張力實(shí)驗(yàn)測量的初步設(shè)計(jì)
測定液態(tài)金屬表面張力有多種方法,包括毛細(xì)管上升法、最大液滴法、最大氣泡壓力法、座滴法、懸滴法、滴重法等,針對液態(tài)鋰錫合金體系,最大氣泡壓力法比較適用。這種方法的優(yōu)點(diǎn)在于可以在新形成的表面上連續(xù)測量,使表面污染效應(yīng)減至最小。這種方法是將一根毛細(xì)管插入液態(tài)鋰錫不同深度,吹入氦氣,測量毛細(xì)管尖端產(chǎn)生的最大氣泡壓力,通過計(jì)算獲得表面張力。如果吹出的氣泡是一個(gè)理想的球形,即:
式中:P為最大氣泡壓力,pI為鋰鉛密度,為液滴深度,r為毛細(xì)管半徑。由于在液相中不同深度存在壓力差,氣泡實(shí)際上并非球形,可以對重力的影響進(jìn)行修正,獲得表面張力的絕對值:
