合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 耐擦刮無膠消光膜制備方法、高表面張力與收解卷順暢性的平衡（二）
> 高溫熔鹽體系水分子 - 離子配位作用對界面張力影響規(guī)律
> 雙內(nèi)凹結(jié)構(gòu)表面可實現(xiàn)對低表面張力液體的穩(wěn)固超排斥
> 復(fù)合劑對不同基礎(chǔ)油界面張力的影響差異
> 多功能膜材研發(fā)：界面張力已成為整套工藝鏈協(xié)同下動態(tài)演化的核心控制點
> 陶瓷墨水的組成、制備及性能特點
> JMP軟件定制熟化環(huán)境的濕度對光伏背板耐候?qū)颖砻鎻埩τ绊懀ㄒ唬?/a>
> 表面張力調(diào)控在生物質(zhì)炭在電弧爐泡沫渣技術(shù)中的核心作用
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——顆粒在單層膜上的阻力系數(shù)
> 單層膜界面上亞微米顆粒表面張力阻力系數(shù)修正——摘要、引言
推薦新聞Info
-
> 界面張力對乳液聚合物驅(qū)提高采收率效果影響分析
> 乳液聚合物降低油水界面張力驅(qū)油機理數(shù)值模擬研究
> “柔性支撐”與“表面張力輔助”的雙重保障機制，攻克GaN薄膜剝離難題
> 柔性支撐與表面張力協(xié)同：一種顛覆性的GaN薄膜高速剝離技術(shù)
> 界面張力在矩形波電場液滴聚并中的阻礙與促進作用
> 矩形波電場下液滴聚并過程中界面張力的雙重角色
> 二維單液膜雙氣液界面表面張力模型構(gòu)建及MPS數(shù)值模擬研究
> 表面張力與黏性對單液膜氣泡變形、聚并及連接過程影響的數(shù)值研究
> 從臨界表面張力和臨界膠束濃度角度分析藥液潤濕障礙
> 常規(guī)殺蟲劑藥液表面張力及臨界膠束濃度對葉面潤濕性的影響
新型懸滴實驗系統(tǒng)的研制與二甲基亞砜/甲醇混合物表面張力測量（二）
來源：《化學(xué)工程》 瀏覽 1182 次 發(fā)布時間:2025-12-04

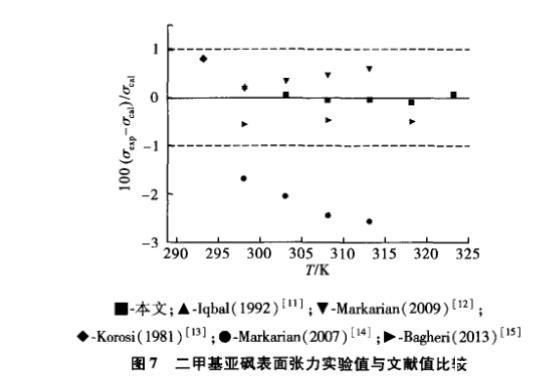

圖7 二甲基亞砜表面張力實驗值擬合得到的方程與文獻實驗值的偏差
圖7為二甲基亞砜表面張力實驗數(shù)據(jù)擬合得到的方程與文獻實驗值的偏差。本文與Iqbal等[11]，Markarian等(2009)[12]和Korosi等[13]毛細(xì)上升法測量的二甲基亞砜表面張力數(shù)據(jù)吻合較好，與Markarian等(2007)[14]數(shù)據(jù)偏差較大，最大偏差為2.57%。由圖7可以看出Markarian分別在2007和2009年發(fā)表的數(shù)據(jù)偏差也較大。

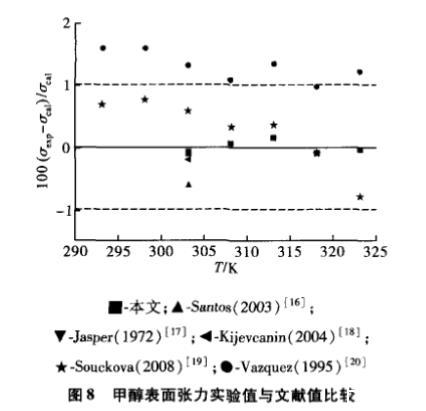

圖8為甲醇表面張力實驗值擬合得到的方程與文獻實驗值的偏差，本文數(shù)據(jù)與Santos等[15]，Jasper[16]，Kijevcanin等[17]和Souckova等[18]數(shù)據(jù)吻合得較好，與Vazquez等[19]數(shù)據(jù)偏差稍大，最大偏差為1.6%。
綜上所述，除少數(shù)文獻實驗值偏大于本文方程，大多數(shù)文獻數(shù)據(jù)點與本文方程偏差均不超過±1%。
3.3 二甲基亞砜/甲醇二元混合物表面張力的實驗研究表2為利用懸滴實驗系統(tǒng)測量的二甲基亞砜與甲醇混合物在303.15–323.15K區(qū)間內(nèi)，摩爾分?jǐn)?shù)為0.1–0.9的表面張力值，密度數(shù)據(jù)取自文獻[21]，x1表示混合溶液中二甲基亞砜的摩爾分?jǐn)?shù)。采用XS205精密分析天平配置混合溶液，其測量精度為±0.5mg。
表2 二甲基亞砜/甲醇混合溶液的表面張力| T / K | x1 / mol | ρ / (kg·m-3) | σ / (mN·m-1) | T / K | x1 / mol | ρ / (kg·m-3) | σ / (mN·m-1) |
|---|---|---|---|---|---|---|---|
| 303.15 | 0.10148 | 838.7 | 23.61 | 313.15 | 0.59952 | 1005.1 | 32.89 |
| 303.15 | 0.20005 | 885.8 | 25.65 | 313.15 | 0.69708 | 1026.8 | 35.09 |
| 303.15 | 0.30124 | 925.4 | 27.86 | 313.15 | 0.80068 | 1047.6 | 36.83 |
| 303.15 | 0.40086 | 959.3 | 29.94 | 313.15 | 0.89908 | 1065.7 | 38.72 |
| 303.15 | 0.50034 | 988.8 | 32.44 | 318.15 | 0.10148 | 826.2 | 22.39 |
| 303.15 | 0.59952 | 1013.6 | 33.95 | 318.15 | 0.20005 | 871.8 | 24.38 |
| 303.15 | 0.69708 | 1034.8 | 35.91 | 318.15 | 0.30124 | 911.4 | 26.45 |
| 303.15 | 0.80068 | 1055.4 | 37.65 | 318.15 | 0.40086 | 944.9 | 28.83 |
| 303.15 | 0.89908 | 1073.6 | 40.07 | 318.15 | 0.50034 | 973.9 | 30.59 |
| 308.15 | 0.10148 | 835.6 | 23.2 | 318.15 | 0.59952 | 998.9 | 32.34 |
| 308.15 | 0.20005 | 882.1 | 25.23 | 318.15 | 0.69708 | 1020.5 | 34.52 |
| 308.15 | 0.30124 | 921.5 | 27.4 | 318.15 | 0.80068 | 1041.0 | 36.28 |
| 308.15 | 0.40086 | 955.1 | 29.53 | 318.15 | 0.89908 | 1058.8 | 38.35 |
| 308.15 | 0.50034 | 984.1 | 31.86 | 323.15 | 0.10148 | 821.4 | 21.98 |
| 308.15 | 0.59952 | 1008.6 | 33.32 | 323.15 | 0.20005 | 866.9 | 24.01 |
| 308.15 | 0.69708 | 1029.7 | 35.55 | 323.15 | 0.30124 | 906.2 | 26.01 |
| 308.15 | 0.80068 | 1050.3 | 37.27 | 323.15 | 0.40086 | 939.7 | 28.51 |
| 308.15 | 0.89908 | 1068.2 | 39.39 | 323.15 | 0.50034 | 968.8 | 30.05 |
| 313.15 | 0.10148 | 830.9 | 22.77 | 323.15 | 0.59952 | 994.0 | 31.85 |
| 313.15 | 0.20005 | 876.9 | 24.80 | 323.15 | 0.69708 | 1015.7 | 33.97 |
| 313.15 | 0.30124 | 917.0 | 26.99 | 323.15 | 0.80068 | 1036.2 | 35.59 |
| 313.15 | 0.40086 | 950.8 | 29.16 | 323.15 | 0.89908 | 1053.9 | 37.75 |
| 313.15 | 0.50034 | 979.9 | 31.24 |

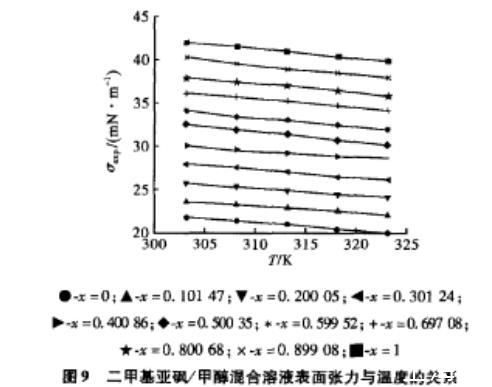

圖9 二甲基亞砜/甲醇混合溶液表面張力與溫度的關(guān)系
如圖9所示為不同配比下的二甲基亞砜/甲醇混合溶液表面張力與溫度關(guān)系的示意圖。由圖可知，不同配比下混合溶液的表面張力均大于相應(yīng)溫度下甲醇的表面張力，而小于相應(yīng)溫度下二甲基亞砜的表面張力；隨著溫度的升高不同配比下的二甲基亞砜/甲醇混合溶液表面張力隨溫度的升高基本呈線性減小的趨勢；同一溫度下的二甲基亞砜/甲醇混合溶液表面張力隨二甲基亞砜摩爾分?jǐn)?shù)的增大呈現(xiàn)逐漸增大的趨勢。
本文利用懸滴實驗系統(tǒng)對二甲基亞砜和甲醇在溫度范圍為303.15-323.15K的表面張力進行了實驗研究，并擬合得到了表面張力的計算方程，實驗值與擬合方程計算值的最大偏差和平均偏差分別為0.085%, 0.06%和0.16%, 0.089%。在此基礎(chǔ)上，測量了摩爾分?jǐn)?shù)在0.1–0.9之間二甲基亞砜/甲醇二元混合溶液在303.15, 308.15, 313.15, 318.15, 323.15K共計5個溫度點下的表面張力。可知，不同配比下的二甲基亞砜/甲醇混合溶液，其表面張力隨溫度的升高均呈線性減小的趨勢，測量結(jié)果符合物質(zhì)表面張力隨溫度的變化規(guī)律，可為工程應(yīng)用提供基礎(chǔ)熱物性數(shù)據(jù)。
